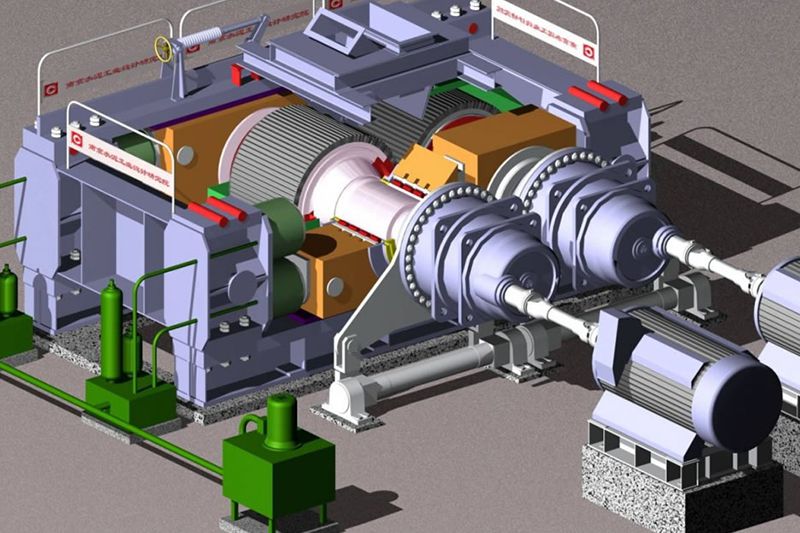

Le broyeur à galets de SINOMALY est principalement appliqué dans le broyage du ciment. Il se caractérise par une consommation énergétique minime et un faible bruit, comparé aux unités de pré-broyage y compris le broyeur à boulets.
Comparé au broyeur à boulets, le broyeur à galets améliore la capacité de broyage de 50-100%, réduit la consommation d'énergie de 30-40% et améliore l'efficacité de production de 20-30%. Ce produit offre une excellente performance de broyage, avec environ 30-30% des matériaux broyés ont une finesse de 0,08mm et 65-85% des matériaux sont inférieurs à 20 mm.
Notre broyeur à galets est utilisé dans le broyage des matériaux bruts, clinker, laitier et laitier d'acier dans des lignes de production de ciment, et dans les industries minières, métallurgiques, chimiques, électriques, d'acier, etc.
Paramètres
Modèles
Capacité (t/h)
Puissance installée (kw)
Vitesse linéaire du rouleau (m/s)
LRP120-45
140~190
2×250
1.2~1.44
LRP120-80
250~340
2×500
1.2~1.44
LRP140-65
200~300
2×560
1.43~1.65
LRP140-80
340~400
2×560
1.43~1.65
LRP140-100
400~500
2×630
1.43~1.65
LRP140-110
500~550
2×710
1.43~1.65
LRP140-120
500~600
2×800
1.43~1.65
LRP140-140
520~680
2×900
1.43~1.65
LRP160-100
500~650
2×900
1.52~1.76
LRP160-140
650~765
2×1120
1.56~1.8
LRP160-150
650~850
2×1120
1.56~1.8
LRP180-120
800~850
2×1250
1.6~1.83
LRP180-140
850~1000
2×1400
1.56~1.88
LRP180-160
950~1130
2×1600
1.57~1.83
LRP180-170
1000~1200
2×1800
1.57~1.83
LRP200-120
850~1000
2×1400
1.59~2.0
LRP200-160
1200~1300
2×2000
1.78
LRP220-160
1300~1400
2×2240
2.1
Principe de fonctionnement
Le broyeur à galets a été conçu conformément au principe de broyage de lit de matériaux. La rotation des rouleaux est réalisée grâce à une transmission. Le matériau alimenté est broyé de façon efficace en matériau final dense et sec. Le matériau à fines fissures est déhanché et convoyé vers l'élévateur.
Caractéristiques

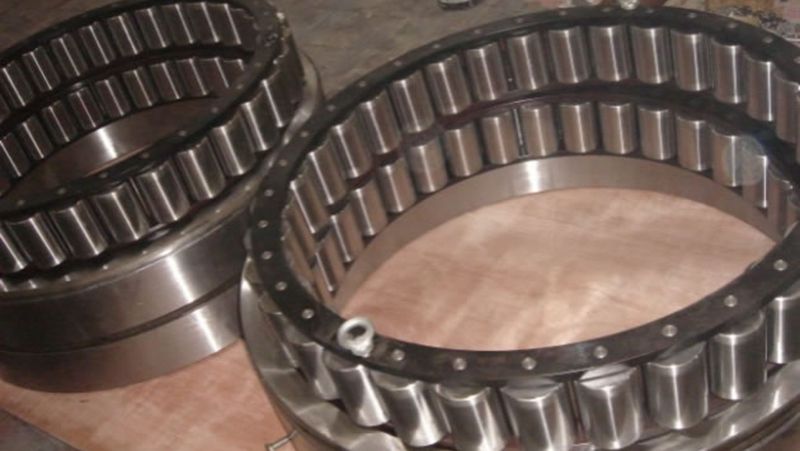

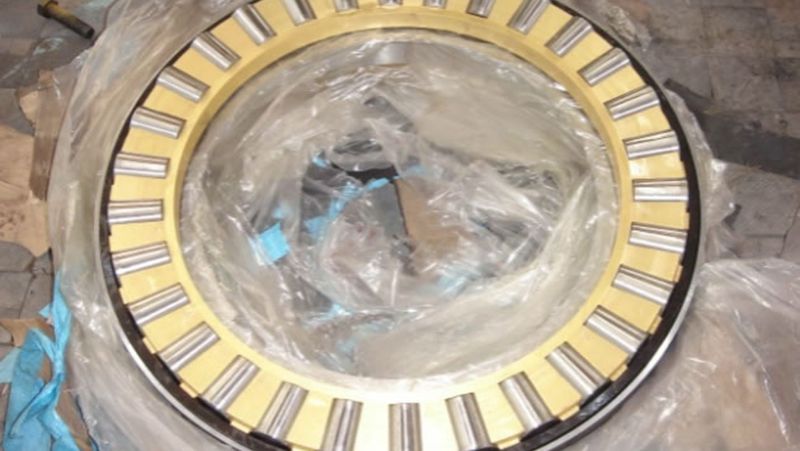

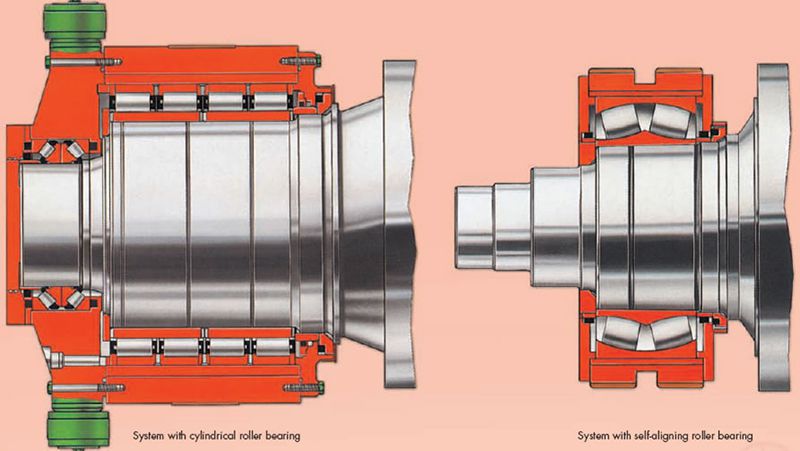

Equipé de roulements à rouleaux cylindriques quatre rangées en acier cémenté G20Cr2Ni4A possédant une haute capacité de support et une longue durée de vie, comparé aux roulements à rouleaux à alignement automatique double rangée. Notre produit se caractérise par un processus de pressage de haute pression et haute fiabilité.
Le rouleau est forgé en acier allié de haute qualité
Le rouleau est forgé grâce à d l'acier allié de haute qualité. Le rouleau de diamètre inférieur à Φ1600 est de conception monobloc pour éviter le glissement, la déformation et les fissurations.
Le rouleau de diamètre supérieur à Φ1800 adopte une structure composé d'un arbre porte-galet et d'une enveloppe de rouleau. Les vis de marche arrière sont utilisées en direction radiale, et par conséquent la queue d'aronde, ce qui empêche le glissement de l'enveloppe de rouleau.

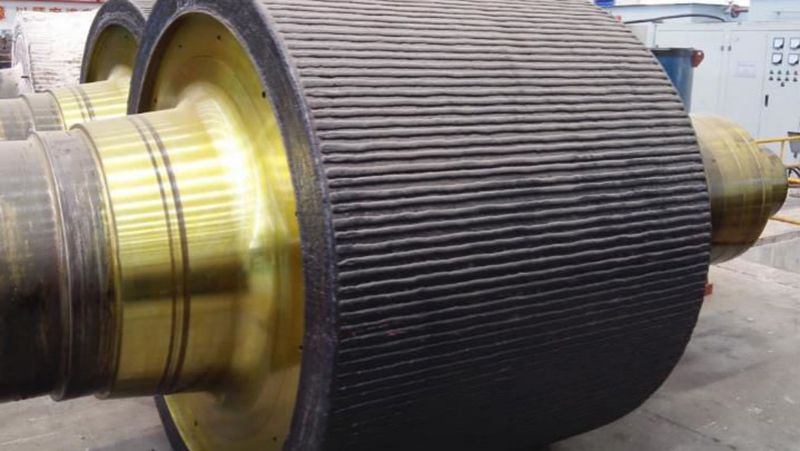

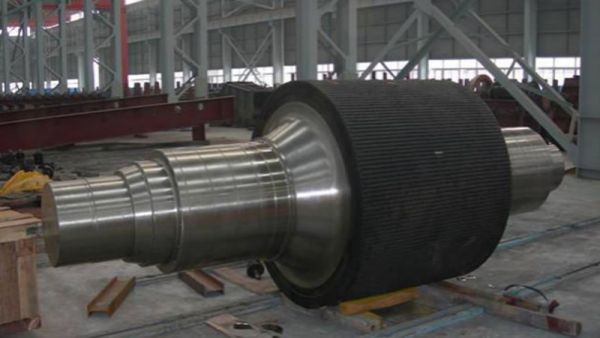

Rouleau intégré

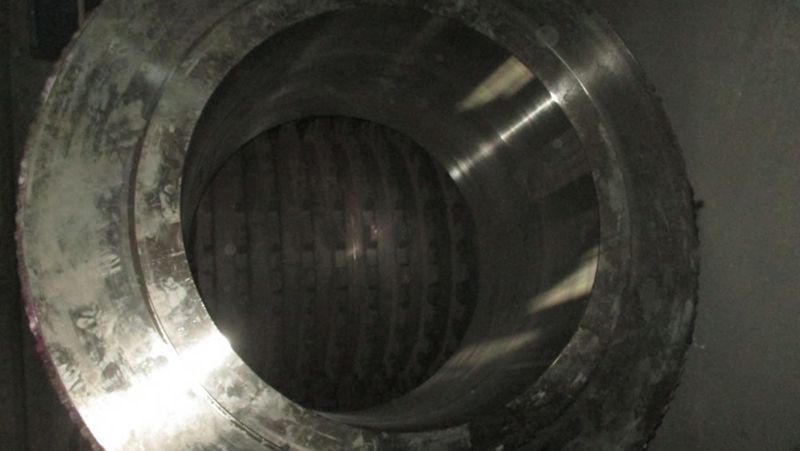

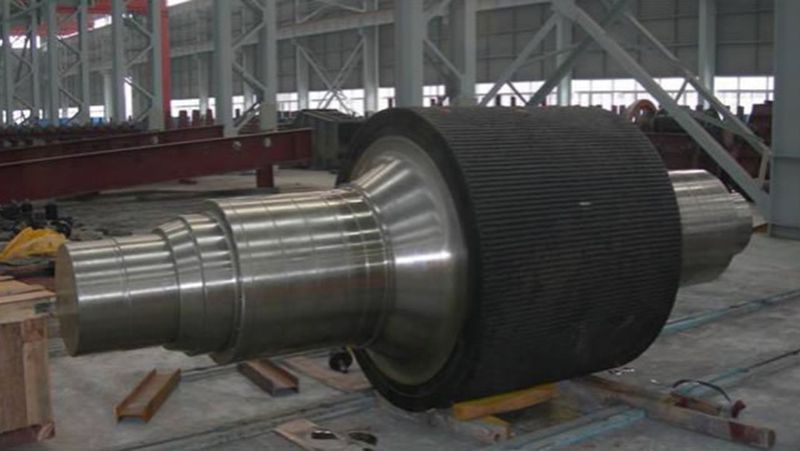

Enveloppe de rouleau à installer
La coque de cylindre est fabriquée par processus de pose coulée ou par structure de tourillon selon les propriétés du matériau.

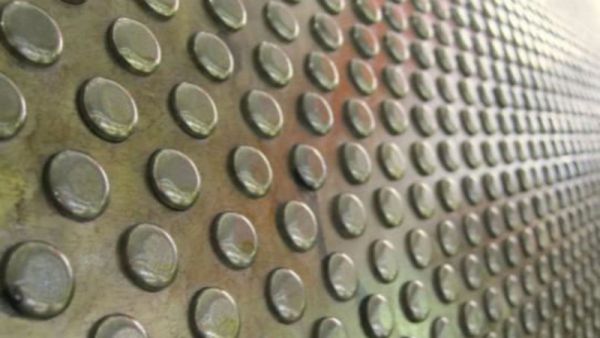

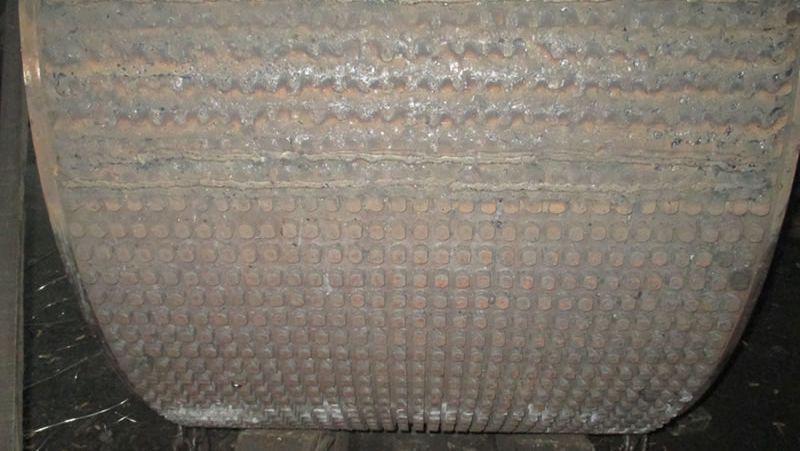

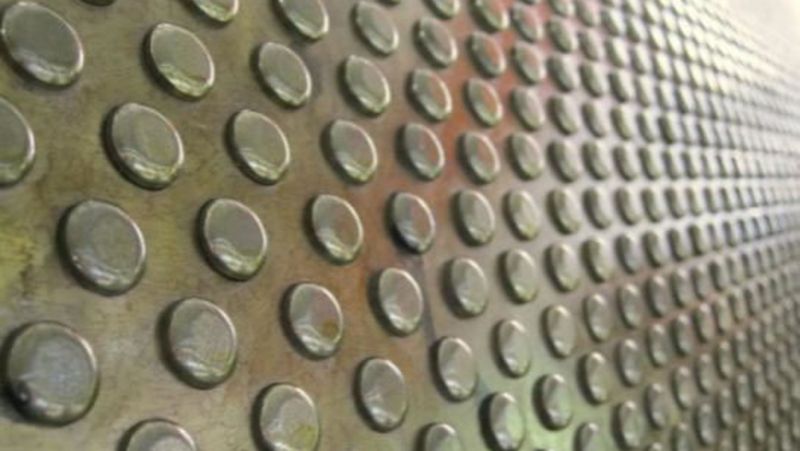

Coque de cylindre à fossettes
Coque de cylindre à fossettes

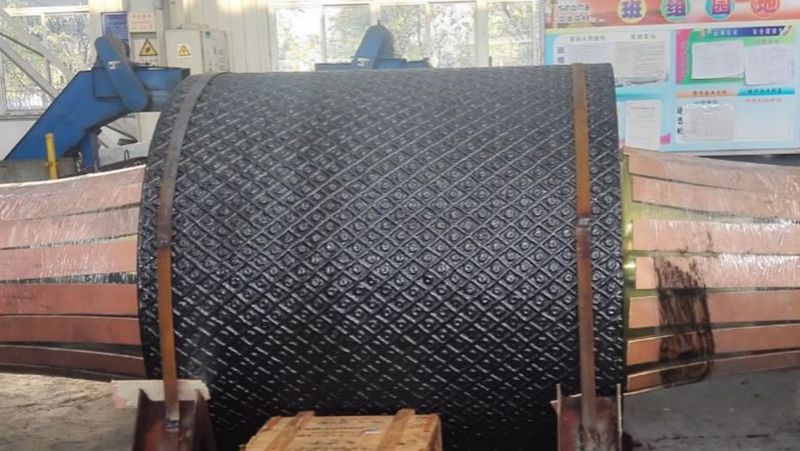

Coque de cylindre ondulée
Coque de cylindre ondulée

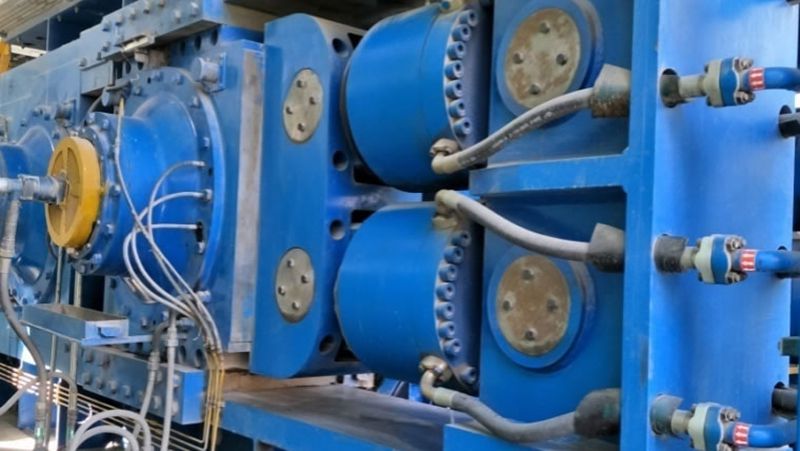

Adopte un cylindre à tête à alignement automatique fabriqué part “PARKER” des Etats Unis.

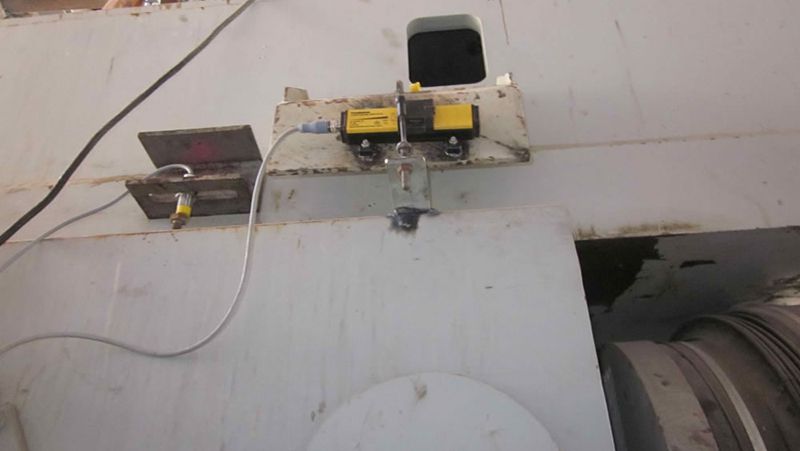

Le système de détection est équipé d'un calibre de contrôle d'espacement complet, protecteur limitant la position et une unité de contrôle de la température de chaque palier dans le but de détecter à temps d'éventuels problèmes.

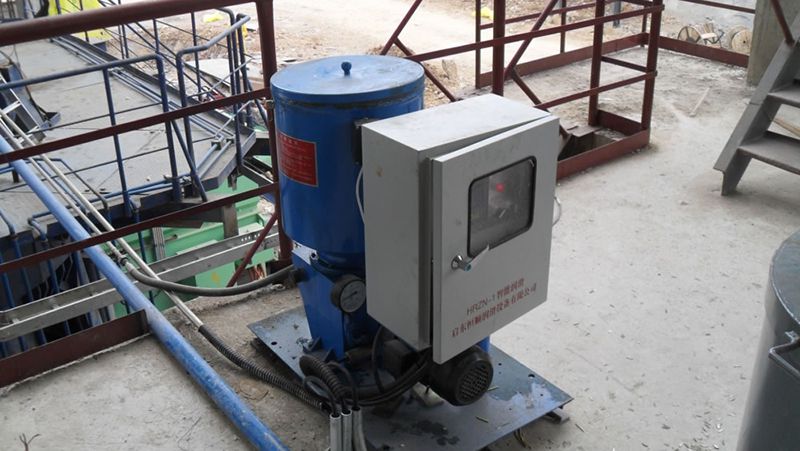

Equipé d'un système de lubrification à la graisse intelligent avec contrôle PLC de haute fiabilité et facile à exploiter. Chaque point de lubrification peut être lubrifié de façon quantitative et périodique.

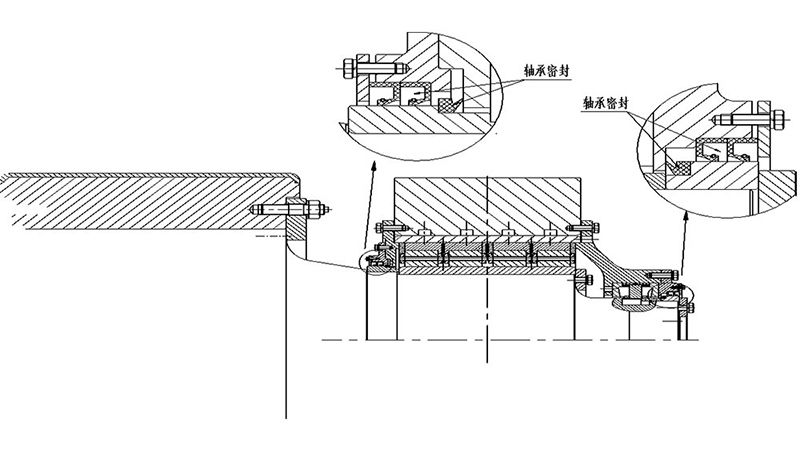

Les joints de roulement multiple empêchent l'entrée des débris dans le [...] roulement à rouleaux, c qui prolonge la durée de vie des paliers.
Système de contrôle programmé, système hydraulique intégré, composants principaux provenant de fournisseurs de confiance.

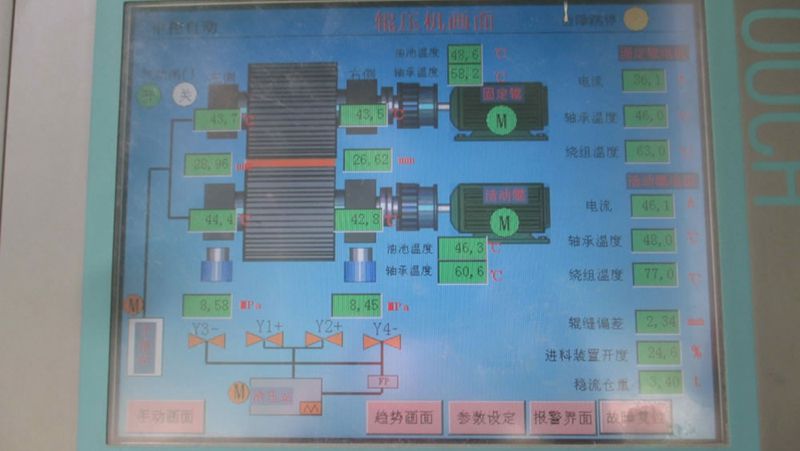

Contrôle hydraulique automatique

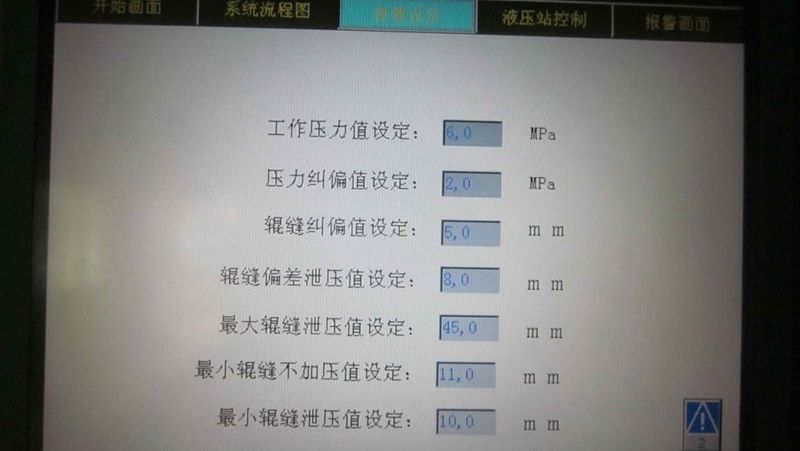

Ajustement des paramètres hydrauliques

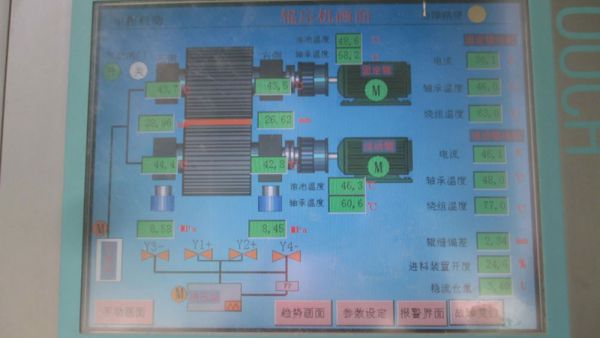

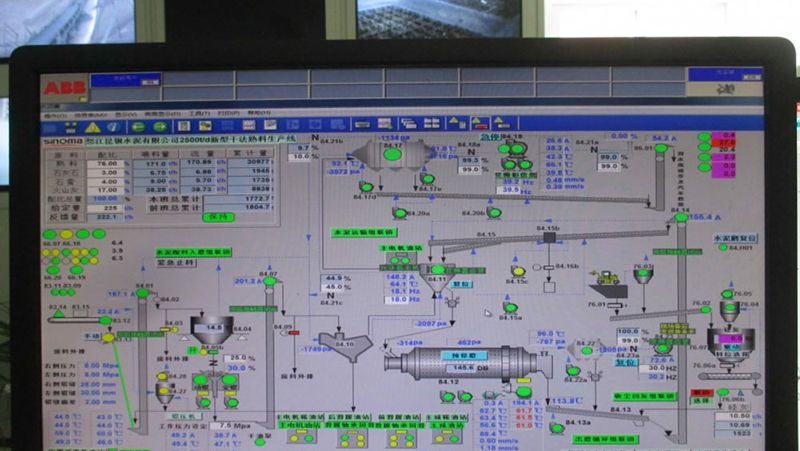

Contrôle central de broyage de ciment

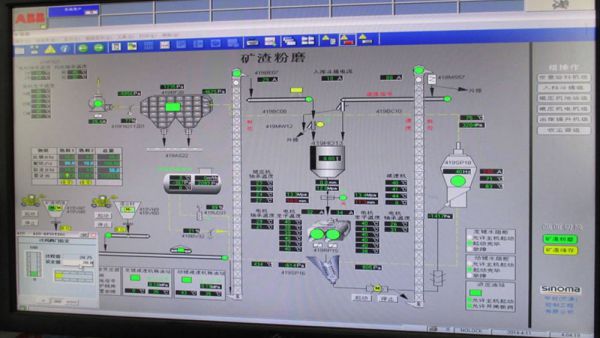

Contrôle central de broyage de laitier

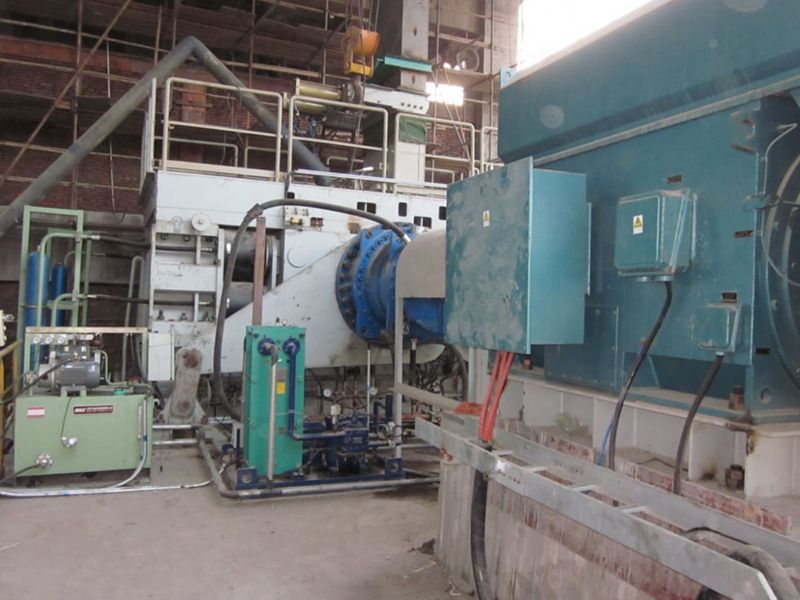

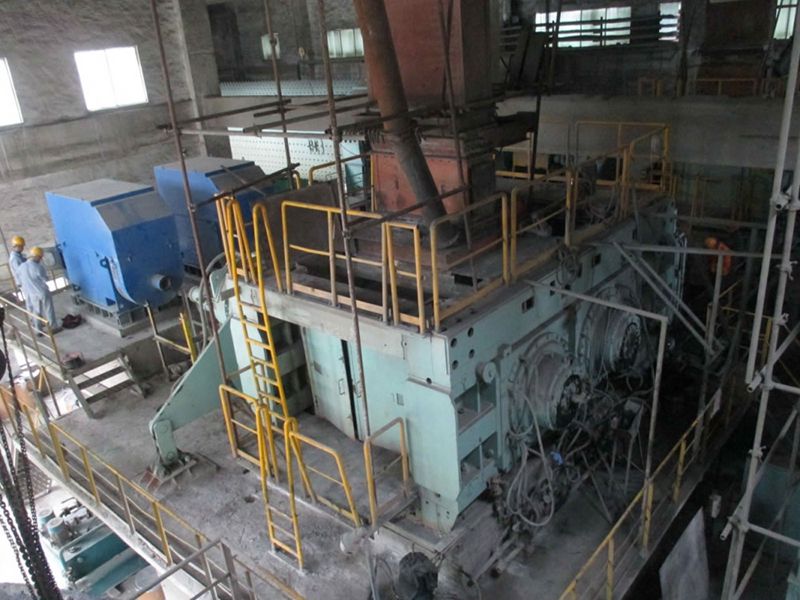

Le broyeur à galets pour ciment adopte un réducteur planétaire et un palier principal de grande flexibilité.
SINOMALY est un fournisseur de services intégrés d’ingénierie, d’approvisionnement et de construction (EPC) au sein de l’industrie de ciment. Nos services principaux incluent la consultation, l’évaluation, la planification, la conception technique, l’approvisionnement, la gestion de projet, la construction, l’installation d’équipements et le débogage.
