Installation de concassage du coke
  • Installation de concassage du coke
  • Installation de concassage du coke
    • Introduction
    • Capacité: 300~1 000 000 tonnes/an
    • Taille des matériaux alimentés: 2 mm~10 mm
    • Matériaux alimentés: Matériaux en poudre tels que le feldspar, calcite, stéatite, barytine, fluorite, tombarthite, marbre, céramique, bauxite, minerai de manganèse et roche phosphatée.
      Matériaux en poudre tels que le feldspar, calcite, stéatite, barytine, fluorite, tombarthite, marbre, céramique, bauxite, minerai de manganèse et roche phosphatée.
    • Processus: Machine de séchage du laitier → Presse d'extrusion→ Agglomérateur →Séparateur de poudre (Poudre fine) →Broyeur pour matériaux super fin → Produit fini

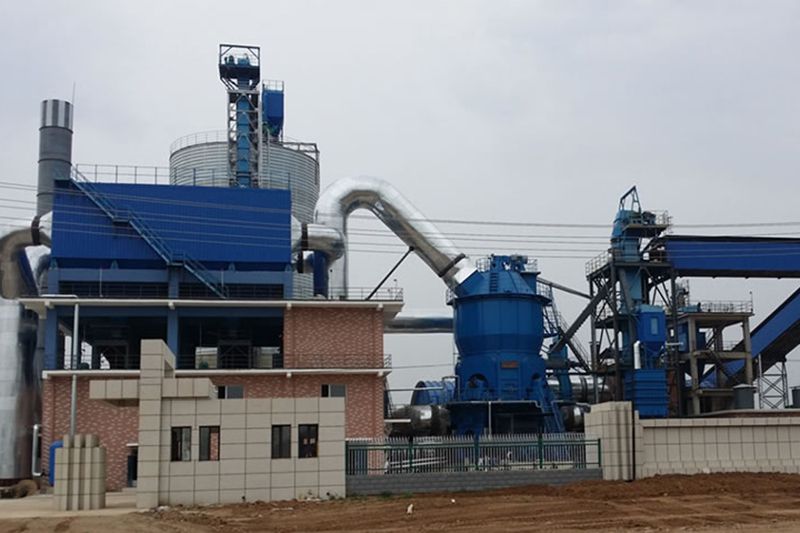

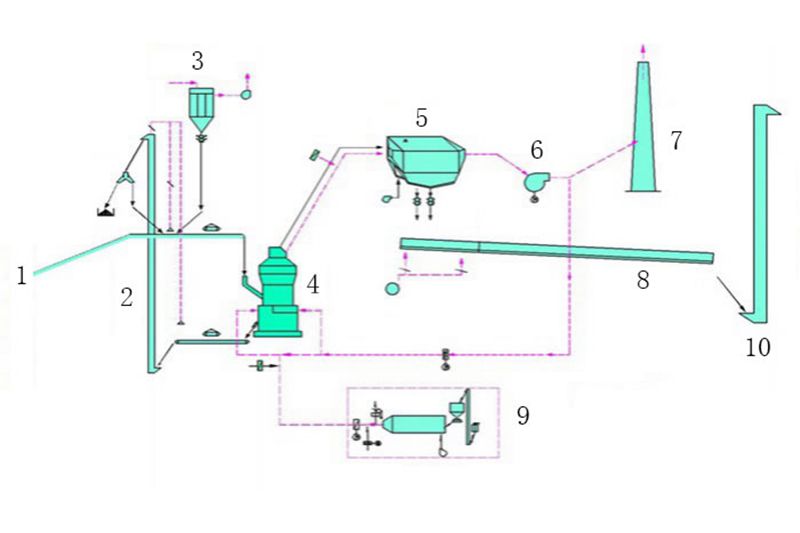

    Ligne de production de poudre fine avec broyeur vertical
    Ligne de production de poudre fine avec broyeur vertical

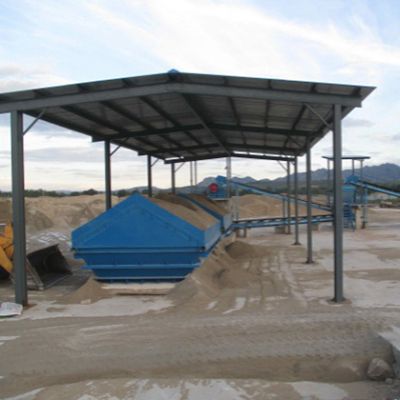

    • Alimentateur de laitier
    • Elévateur

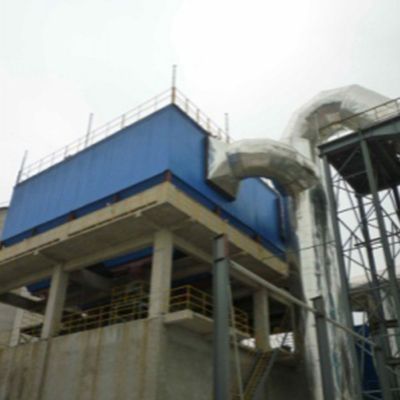

    • Collecteur de poussière

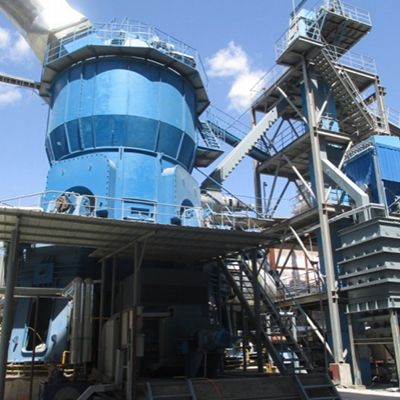

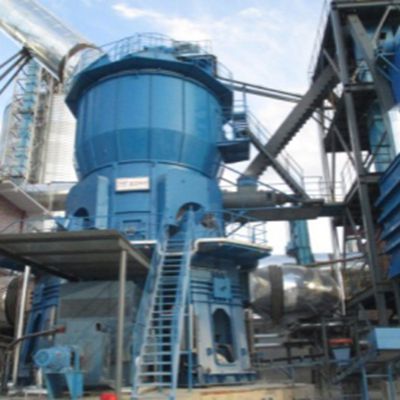

    • Broyeur vertical
    • Collecteur de poudre
    • Ventilateur
    • Entonnoir

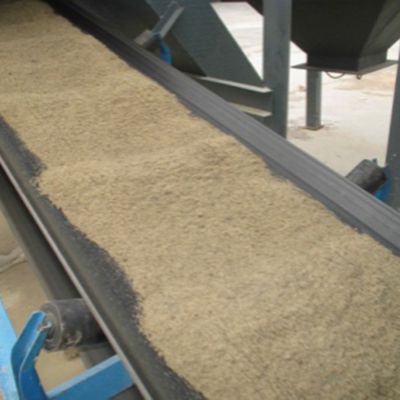

    • Convoyeur à bande

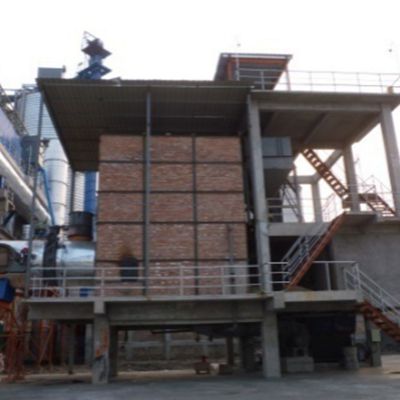

    • Haut-fourneau

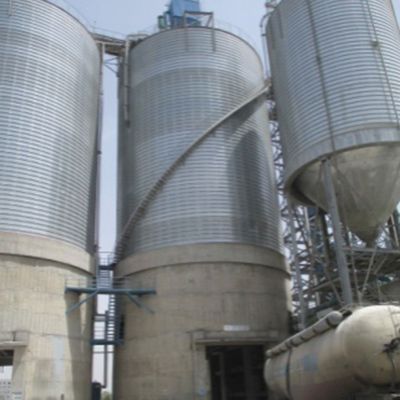

    • Stockage de produits finis

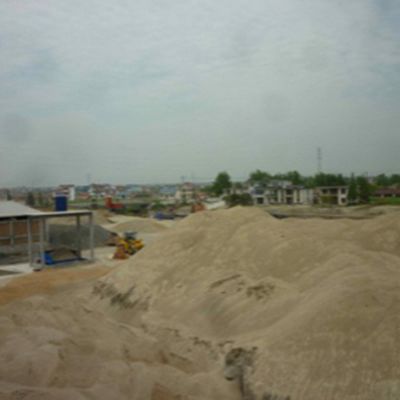

    • Le laitier empilé est alimenté par chariot élévateur et transporté par convoyeur à bande.
    • Le laitier est transporté par élévateur vers le broyeur vertical pour le processus de broyage.
    • La poudre de laitier est collectée par séparateur de poudre et sécher dans le haut-fourneau.
    • La poudre de laitier sèche est ensuite transportée vers le broyeur vertical pour un broyage secondaire. Le produit broyé serra collecté à l'aide d'un séparateur de poudre. La poudre qualifiée est transportée vers l'entrepôt de produits finis.
    Configurations recommandées pour nos lignes de production optimisées

    Ligne de production de poudre de laitier de productivité 15 000 tonnes/heure Commentaires

    Équipements Paramètres
    Broyeur vertical pour laitier LRMS22.2 Capacité: ≥20t/h,
    Surface spécifique du produit: ≥420m2/kg,
    Puissance: 630kW
    Haut-fourneau Capacité de chauffage: 0.4×107 kcal/h
    Collecteur de poussière Débit d'air: 80000 m³/h,
    Surface filtrante: 1594 m2
    Vitesse de filtration: 0.80～0.85 m/min
    Concentration des poussières à l'entrée: ≤800g /Nm3
    Concentration des poussières à la sortie: ≤30mg/Nm3
    Ventilateur Pression totale: 7200 Pa
    Débit d'air: 80000 m3/h
    Puissance: 220 kW

    Ligne de production de poudre de laitier de productivité 20 000 tonnes/heure Commentaires

    Équipements Paramètres
    Broyeur vertical pour laitier LRMS25.2 Capacité: ≥28t/h,
    Surface spécifique du produit: ≥420m2/kg,
    Puissance: 900kW
    Haut-fourneau Capacité de chauffage: 0.5×107 kcal/h
    Collecteur de poussière Débit d'air: 112000 m³/h,
    Surface filtrante: 2196 m2
    Vitesse de filtration: 0.80～0.850.80m/min
    Concentration des poussières à l'entrée: ≤800g /Nm3
    Concentration des poussières à la sortie: ≤30mg/Nm3
    Ventilateur Pression totale: 7200 Pa;
    Débit d'air: 112000 m3/h
    Puissance: 315kW

    Ligne de production de poudre de laitier de productivité 30 000 tonnes/heure Commentaires

    Équipements Paramètres
    Broyeur vertical pour laitier LRMS36.3 Capacité: ≥45 t/h,
    Surface spécifique du produit: ≥420m2/kg,
    Puissance: 1600 kW
    Haut-fourneau Capacité de chauffage: 0.9×107 kcal/h
    Collecteur de poussière Débit d'air: 180000 m³/h,
    Surface filtrante: 3659 m2
    Vitesse de filtration: 0.80～0.85 m/min
    Concentration des poussières à l'entrée: ≤800g /Nm3
    Concentration des poussières à la sortie: ≤30mg/Nm3
    Ventilateur Pression totale: 7200 Pa;
    Débit d'air: 180000 m3/h
    Puissance: 500 kW

    Ligne de production de poudre de laitier de productivité 45 000 tonnes/heure Commentaires

    Équipements Paramètres
    Broyeur vertical pour laitier Capacité: ≥65 t/h,
    Surface spécifique du produit: ≥420m2/kg,
    Puissance: 2000 kW
    Haut-fourneau Capacité de chauffage: 1.3×107 kcal/h
    Collecteur de poussière Débit d'air: 260000 m³/h,
    Surface filtrante: 5352 m2
    Vitesse de filtration: 0.80～0.85 m/min
    Concentration des poussières à l'entrée: ≤800g /Nm3
    Concentration des poussières à la sortie: ≤30mg/Nm3
    Ventilateur Pression totale: 7200 Pa;
    Débit d'air: 260000 m3/h
    Puissance: 710 kW

    Ligne de production de poudre de laitier de productivité 50 000 tonnes/heureCommentaires

    Équipements Paramètres
    Broyeur vertical pour laitier LRMS38.3 Capacité: ≥75 t/h,
    Surface spécifique du produit: ≥420m2/kg,
    Puissance: 2500 kW
    Haut-fourneau Capacité de chauffage: 1.5×107 kcal/h
    Collecteur de poussière Débit d'air: 300000 m³/h,
    Surface filtrante: 6116 m2
    Vitesse de filtration: 0.80～0.85 m/min
    Concentration des poussières à l'entrée: ≤800g /Nm3
    Concentration des poussières à la sortie: ≤30mg/Nm3
    Ventilateur Pression totale: 7200 Pa;
    Débit d'air: 300000 m3/h
    Puissance: 800 kW

    Ligne de production de poudre de laitier de productivité 60 000 tonnes/heure Commentaires

    Équipements Paramètres
    Broyeur vertical pour laitier LRMS43.3 Capacité: ≥90 t/h,
    Surface spécifique du produit: ≥420m2/kg,
    Puissance: 3150 kW
    Haut-fourneau Capacité de chauffage: 1.8×107 kcal/h
    Collecteur de poussière Débit d'air: 360000 m³/h,
    Surface filtrante: 7319 m2
    Vitesse de filtration: 0.80～0.85 m/min
    Concentration des poussières à l'entrée: ≤800g /Nm3
    Concentration des poussières à la sortie: ≤30mg/Nm3
    Ventilateur Pression totale: 7200 Pa;
    Débit d'air: 360000 m3/h
    Puissance: 1000 kW

    Ligne de production de poudre de laitier de productivité 80 000 tonnes/heure Commentaires

    Équipements Paramètres
    Broyeur vertical pour laitier LRMS46.3 Capacité: ≥115 t/h,
    Surface spécifique du produit: ≥420m2/kg,
    Puissance: 3550 kW
    Haut-fourneau Capacité de chauffage: 2.3×107 kcal/h
    Collecteur de poussière Débit d'air: 460000 m³/h,
    Surface filtrante: 8782 m2
    Vitesse de filtration: 0.80～0.85 m/min
    Concentration des poussières à l'entrée: ≤800g /Nm3
    Concentration des poussières à la sortie: ≤30mg/Nm3
    Ventilateur Pression totale: 7200 Pa;
    Débit d'air: 460000 m3/h
    Puissance: 1250 kW

    Ligne de production de poudre de laitier de productivité 90 000 tonnes/heure Commentaires

    Équipements Paramètres
    Broyeur vertical pour laitier LRMS50.3 Capacité: ≥130 t/h,
    Surface spécifique du produit: ≥420m2/kg,
    Puissance: 4000 kW
    Haut-fourneau Capacité de chauffage: 2.6×107 kcal/h
    Collecteur de poussière Débit d'air: 520000 m³/h,
    Surface filtrante: 10873 m2
    Vitesse de filtration: 0.80～0.85 m/min
    Concentration des poussières à l'entrée: ≤800g /Nm3
    Concentration des poussières à la sortie: ≤30mg/Nm3
    Ventilateur Pression totale: 7200 Pa;
    Débit d'air: 520000 m3/h
    Puissance: 1400 kW

    Ligne de production de poudre de laitier de productivité 100 000 tonnes/heure Commentaires

    Équipements Paramètres
    Broyeur vertical pour laitier LRMS53.3 Capacité: ≥140 t/h,
    Surface spécifique du produit: ≥420m2/kg,
    Puissance: 4500 kW
    Haut-fourneau Capacité de chauffage: 2.8×107 kcal/h
    Collecteur de poussière Débit d'air: 560000 m³/h,
    Surface filtrante: 10873 m2
    Vitesse de filtration: 0.80～0.85 m/min
    Concentration des poussières à l'entrée: ≤800g /Nm3
    Concentration des poussières à la sortie: ≤30mg/Nm3
    Ventilateur Pression totale: 7200 Pa;
    Débit d'air: 560000 m3/h
    Puissance: 1600 kW

    Ligne de production de poudre de laitier de productivité 120 000 tonnes/heure Commentaires

    Équipements Paramètres
    Broyeur vertical pour laitier LRMS56.3 Capacité: ≥170 t/h,
    Surface spécifique du produit: ≥420m2/kg,
    Puissance: 5400 kW
    Haut-fourneau Capacité de chauffage: 3.4×107 kcal/h
    Collecteur de poussière Débit d'air: 680000 m³/h,
    Surface filtrante: 13592 m2
    Vitesse de filtration: 0.80～0.85 m/min
    Concentration des poussières à l'entrée: ≤800g /Nm3
    Concentration des poussières à la sortie: ≤30mg/Nm3
    Ventilateur Pression totale: 7200 Pa;
    Débit d'air: 680000 m3/h
    Puissance: 1800 kW

    Ligne de production de poudre de laitier de productivité 150 000 tonnes/heure Commentaires

    Équipements Paramètres
    Broyeur vertical pour laitier LRMS63.3 Capacité: ≥210 t/h,
    Surface spécifique du produit: ≥420m2/kg,
    Puissance: 6500 kW
    Haut-fourneau Capacité de chauffage: 3.4×107 kcal/h
    Collecteur de poussière Débit d'air: 840000 m³/h,
    Surface filtrante: 16310 m2
    Vitesse de filtration: 0.80～0.85 m/min
    Concentration des poussières à l'entrée: ≤800g /Nm3
    Concentration des poussières à la sortie: ≤30mg/Nm3
    Ventilateur Pression totale: 7200 Pa;
    Débit d'air: 840000 m3/h
    Puissance: 2240 kW

    Ligne de production de poudre de laitier de productivité 180 000 tonnes/heure Commentaires

    Équipements Paramètres
    Broyeur vertical pour laitier LRMS66.4 Capacité: ≥250 t/h,
    Surface spécifique du produit: ≥420m2/kg,
    Puissance: 8000 kW
    Haut-fourneau Capacité de chauffage: 5.0×107 kcal/h
    Collecteur de poussière Débit d'air: 1000000 m³/h,
    Surface filtrante: 19880 m2
    Vitesse de filtration: 0.80～0.85 m/min
    Concentration des poussières à l'entrée: ≤800g /Nm3
    Concentration des poussières à la sortie: ≤30mg/Nm3
    Ventilateur Pression totale: 7200 Pa;
    Débit d'air: 1000000 m3/h
    Puissance: 2800 kW

    Ligne de production de poudre de laitier de productivité 200 000 tonnes/heure Commentaires

    Équipements Paramètres
    Broyeur vertical pour laitier LRMS70.4 Capacité: ≥280 t/h,
    Surface spécifique du produit: ≥420 m2/kg,
    Puissance: 8500 kW
    Haut-fourneau Capacité de chauffage: 5.6×107 kcal/h
    Collecteur de poussière Débit d'air: 1120000 m³/h,
    Surface filtrante: 21400 m2
    Vitesse de filtration: 0.80～0.85 m/min
    Concentration des poussières à l'entrée: ≤800 g/Nm3
    Concentration des poussières à la sortie: ≤30m g/Nm3
    Ventilateur Pression totale: 7200 Pa;
    Débit d'air: 1120000 m3/h
    Puissance: 3000 kW
