Cimenterie 5000t/jour pour CR Cement Group

Brochure d’entreprise

Aperçu du projet

Projet: Ligne de production de ciment 2×5000 t/j
Période:2005 - Septembre 2006
Ville: Guigang, Guangxi
Société: Huarun Cement (Guigang) Co, Ltd

Conception du processus

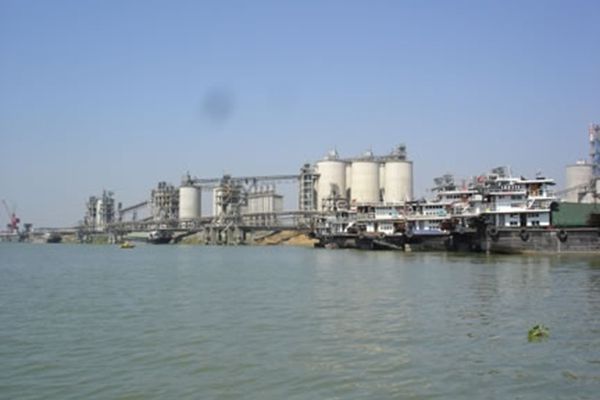

La centrale principale a été construite à proximité d'une rivière, ce qui facilite le transport de l'eau pour le traitement du ciment. Elle est également située à 8 Km d'une carrière de calcaire.
Le calcaire broyé est transporté dans la centrale par convoyeur à bande. l'homogénéisation des matériaux bruts de calcaire est effectuée dans un silo d'homogénéisation circulaire.
Nous avons adopté trois systèmes de ventilation pour le broyage des matériaux bruts et le traitement des déchets gazeux. Nous avons utilisé un broyeur à courant d'air pour la préparation du charbon pulvérisé. Nous avons aussi utilisé un broyeur à cylindre combiné au système pour le broyage hautement efficace du ciment.
Un empileur continu (Φ22.5m) a été utilisé pour l'homogénéisation des matériaux bruts.
Le charbon anthraciteux étant utilisé comme combustible dans ce projet, nous avons conçu un système de four de pré-calcination et une unité de transmission hydraulique pour le contrôle du refroidisseur à grilles à faisceau tubulaire.

Configurations

Concassage du calcaire
Adopte un concasseur à mâchoires mono-étagé PC-2425 de capacité 900 t/h

Transport du calcaire
Adopte un long convoyeur à bande B1200m×8182m de capacité 1800t/h

Silo d'homogénéisation circulaire
Equipé d'un empileur à flèche circulaire YDQ.1800/23 et d'un récupérateur à godet circulaire YDQ.Q550/90. Le silo d'homogénéisation d'argile est équipé d'un empileur à flèche latérale CBD350/17 et d'un récupérateur à godet en portique QGQ250/28. Le silo d'homogénéisation de charbon brut est équipé d'un récupérateur à godet en portique QGQ150/28.

Broyage des matériaux bruts
Equipé de broyeur à cylindres de capacité 420t/h

Four de pré-calcination à la partie arrière
Adopte un préchauffeur, un calcinateur en ligne, un four rotatif et un refroidisseur à grilles à faisceau tubulaire

Préparation du charbon pulvérisé
Adopte un broyeur à courant d'air pour charbon φ3.8m × (7.25+3.5)m.

Broyage du ciment
Adopte un broyeur à cylindre pour ciment CLF170-100 (φ4.2 m×12.5m)
Capacité de traitement: 458~623 t/h
Capacité de broyage: 160 t/h

Emballage du ciment
Equipé de deux machines de remplissage à 8 têtes de capacité unitaire 100 t/h.
