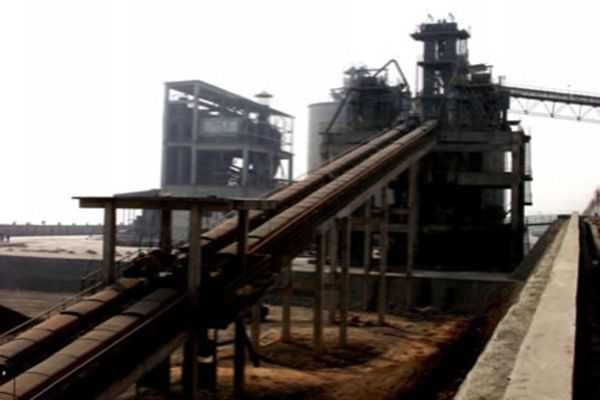

Cimenterie 4000t/jour

Aperçu du projet

• Projet: Centrale à béton 4000t/j

• Période : Septembre 2002 - Septembre 2003

• Ville: Baoji, Shanxi

• Société: Yidong Cement Fufeng Co, Ltd

Ce projet a été construit à une altitude de 780m dans le nord-ouest de la Chine. La géologie du site de construction est spéciale avec des loess qui se décollent.

• Concassage du calcaire
  Adopte un concasseur à mâchoires PC2425 capable de réduire la taille du calcaire à moins de 75mm.
• Système de transport du matériau
  Un long convoyeur à bande est utilisé pour le transport, ce qui raccourcit la distance du transport de matériau brut, et par conséquent les coûts de transport.
• Broyage du matériau brut
  Equipé d'un broyeur à cylindre.
• Inventaire de matériau brut
  Equipé d'un élévateur à godet permettant d'économiser de l'énergie et de simplifier le processus de production selon les exigences de contrôle.
• Système de combustion de clinker
  Equipé d'un préchauffeur cyclone à cinq étages et d'un calcinateur (Φ6.6m×30.0m)
• Refroidissement du clinker
  Adopte un refroidisseur à grilles ayant un lit à surface effective de 78 m2 et un coefficient de récupération thermique de 75%.
• Préparation du charbon pulvérisé
  Equipé d'un broyeur à cylindre assurant un processus de production simplifié, une faible consommation d'énergie et une réduction de coûts de construction.
• Broyage du ciment
  Système de pré-broyage, y compris 2 presses à cylindres (Φ1.2m×800mm) et un broyeur à boulets (Φ4.2m×11m) assurant une faible économie d'énergie. Le système de pré-broyage peut produire en même temps plusieurs sortes de ciments selon la demande du marché. Il peut fonctionner en dehors des heures de pointe afin de réduire les coûts de production.
• Contrôle du processus de production
  Equipé d'un système de contrôle distribué DCS. La collecte des signaux de la ligne de production, le test, la surveillance et le contrôle des paramètres du processus peuvent être effectués par système de commande informatique formé par le bus de terrain. Les points de mesure non nécessaires ont été supprimés selon les exigences réelles de la production. l'atelier d'emballage du ciment est équipé d'une autre salle de contrôle.
• Conception de la centrale
  Tous les matériaux sauf le calcaire sont transportés vers l'intérieur et l'extérieur de la centrale par moteur. Pour garantir la sécurité des véhicules à moteur, la centrale comporte 3 exits: exit pour matière première, exit pour le ciment fini et exit pour le personnel.

A l'heure actuelle, le rendement de ce projet est supérieur à 4300 tonnes / jour sous exploitation stable et paramètres normaux.
