Le concasseur à mâchoires est principalement appliqué dans le concassage des minerais et des roches de résistance en compression inférieure à 320MPa, notamment le calcaire, le grès, le schiste, le plâtre, le charbon et l'argile. Il est largement utilisé dans plusieurs industries à savoir les mines, fusions, matériaux de construction, autoroutes, chemins de fer, ingénierie hydraulique, ingénierie chimique, etc.

Demande de devis

Paramètres

Modèle	Taille d'ouverture de l'entrée (mm)	Taille d'alimentation maxi (mm)	Plage d'ajustement de l'ouverture de décharge (mm)	Capacité de traitement (m3/h)	Puissance du moteur (kW)	Poids (sans le moteur)
PE～500×750	500x750	425	50～100	28.5～62.5	55	10.3
PE～600×900	600×900	500	65～160	30～75	55	15.5
PE～800×1060	800×1060	640	100～200	85～143	110	30
PE～900×1200	900×1200	750	95～165	87～164	110	50
PE～1000×1200	1000×1200	850	195～265	197～214	110	50.6
PE～1200×1500	1200×1500	1000	150～300	250～500	220	82.3
PE～1500×1800	1500×1800	1200	220～350	281～625	280	122
PEX～150×750	150×750	120	18～48	5～16	15	3.5
PEX～250×1000	250×1000	210	25～60	10～32	30	6.5
PEX～250×1200	250×1200	210	25～60	13～38	37	7.7
PEX～300×1300	300×1300	250	20～90	10～65	75	11.6

Remarques: La capacité réelle du concasseur à mâchoires est affectée par plusieurs facteurs tels que le matériau alimenté (type de matériau, taille du matériau, capacité de concassage, teneur en eau, etc.), l'opération (efficacité de l'alimentation, distribution de l'alimentation), la décharge et plusieurs autres facteurs. Les paramètres varient selon l'utilisation réelle de l'équipement ainsi que la productivité estimée.

Principe de fonctionnement

Notre concasseur à mâchoires hautement performante utilise une chambre de concassage ayant un angle de pincement adapté. La rotation de l'arbre excentrique est entrainée par un moteur au moyen d'un mécanisme à courroie V. La bielle se déplace en ligne avec le mouvement de l'arbre excentrique, entrainant ainsi le concassage des matériaux dans la chambre de concassage et le convoyage des matériaux concassés vers la sortie pour le processus de décharge.

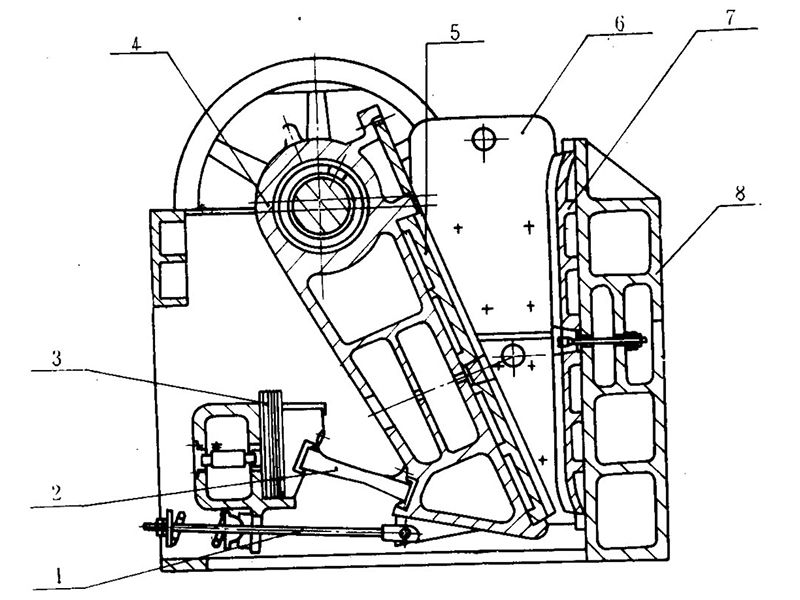

Affichage des composants

Tige de traction

Support d'articulation

Cales de réglage

Bielle

Mâchoire mobile

Flasque

Mâchoire fixe

Front frame

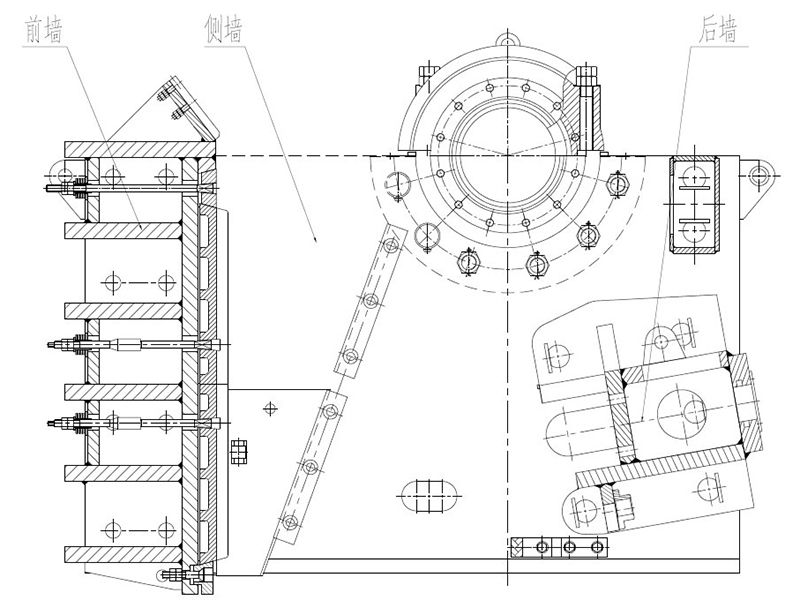

Pendant l'exploitation, le cadre du concasseur à mâchoires effectue un impact significatif, lequel doit avoir une haute résistance et une grande rigidité. Le cadre frontal, le cadre arrière et le cadre latéral sont dotés d'une structure composite.

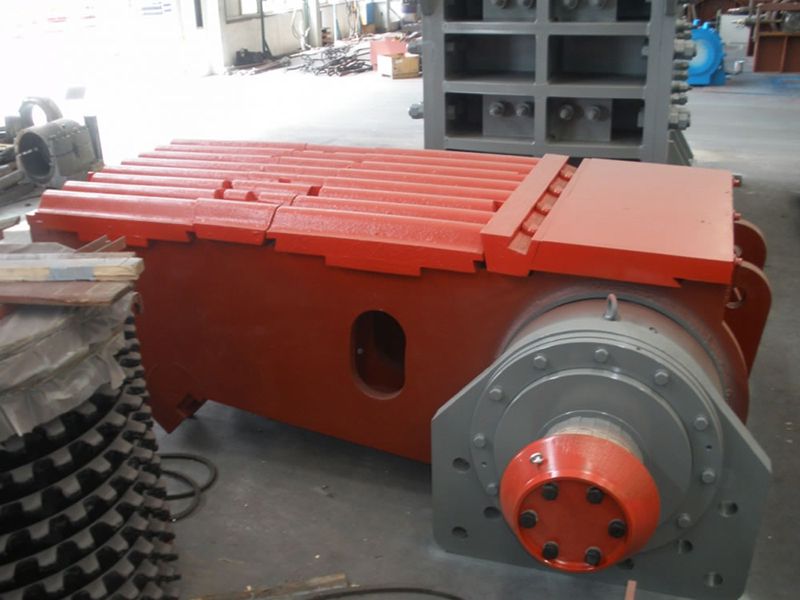

Bielle
La bielle du concasseur à mâchoires est soudée dans le but de réduire le poids de l'ensemble. l'usinage est de grande précision pour une sécurité et une fiabilité maximisée pendant l'exploitation.

Garniture des mâchoires
La garniture des mâchoires, composée de mâchoire mobile et de mâchoire fixe, est un élément important pour le concassage des roches. Notre garniture des mâchoires est fabriquée à partir d'un matériau en acier au manganèse pour une excellente résistance à l'usure et une durée de vie prolongée. Elle peut être renforcée par processus de durcissement à froid.

Caractéristiques

La mâchoire fixe est fixée sur le cadre frontal par la clavette de réglage pour garantir la stabilité de l'ensemble.
Des protecteurs latéraux sont installés sur le cadre latéral aux deux extrémités du concasseur empêchant l'usure du concasseur pendant le déplacement.
Un côté du support d'articulation est installé sur la base d'ajustement pour le maintien de la mâchoire mobile. La charge mécanique augmente considérablement et le support d'articulation joue le rôle de dispositif de sécurité lorsque le matériau n’arrive pas à se concasser.
La largeur de l'ouverture de décharge est ajustable par réglage de l'épaisseur des cales de réglage.
La chambre de concassage peut contenir une grande quantité de matériaux. Notre concasseur se caractérise par une grande capacité d'entrée et de sortie.
Sinomaly propose une vaste gamme de concasseurs à mâchoires qui se différencient par la productivité. Nous pouvons personnaliser le produit selon les différentes exigences du client.
