Sécheur rotatif
Sécheur rotatif
Le sécheur rotatif est un dispositif de pyrolyse utilisé dans la calcination et le frittage d'une vaste gamme de matériaux comme le clinker de ciment, la ferrite et la poudre sèche. Doté d'une capacité de 300 t/j à 10000 t/j, notre sécheur rotatif est principalement utilisé dans les industries métallurgiques, de production de ciment et de traitement chimique. Nous avons livré des sécheurs rotatifs pour plus de 500 lignes de production de ciment dans plusieurs projets importants au Pakistan, Vietnam, Moyen orient, en Afrique ainsi que les projets SPCC, CCC, RCC, SCC, YCC en Arabie saoudite.
Paramètres
| Taille (m) | Capacité (t/d) | Inclinaison (%) | Nombre de supports (pc) | Type de propulseurs | Vitesse de rotation | Entraînement principal | Entraînement auxiliaire | |||
| Entraînement principal (tr/m) | Entraînement auxiliaire (tr/m) | Puissance du moteur (KW) | Réducteur | Puissance du moteur (KW) | Réducteur | |||||
| Φ4x60 | 2500 | 4 | 3 | Hydraulique | 0.41-4.07 | 8.2 | 315 | 22.4 | 22 | 45 |
| Φ4.3x64 | 3500 | 4 | 3 | Hydraulique | 0.4-4.0 | 7.93 | 400 | 31.5 | 30 | 45 |
| Φ4.8x74 | 5000 | 4 | 3 | Hydraulique | 0.35-4 | 8.52 | 630 | 42.226 | 55 | 28 |
| Φ5.0x74 | 6000 | 4 | 3 | Hydraulique | 0.35-4 | 7.58 | 710 | 28 | 55 | 45 |
| Φ5.6x87 | 8000 | 4 | 3 | Hydraulique | Max4.23 | 8.7 | 800 | 23.901 | 90 | 35.795 |
| Φ6.0x95 | 10000 | 4 | 3 | Hydraulique | Max5 | 9.2 | 950X2 | 26.646 | 132 | 35.795 |

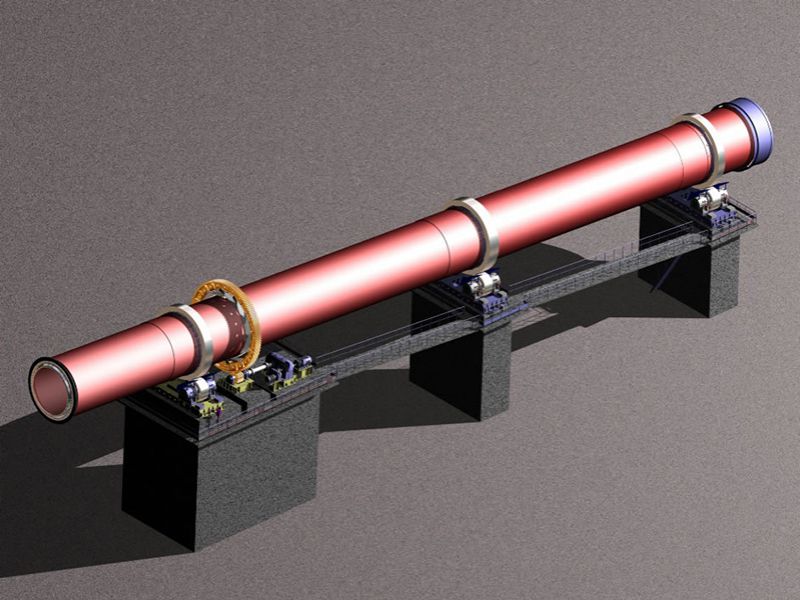

Composants d'un sécheur rotatif
Un sécheur rotatif se compose principalement d'une coque, transmission principale, couvre-engrenage, système d'entrainement, rouleau de support, poussée hydraulique, dispositif de scellement de la tête du sécheur et dispositif de scellement de la queue du sécheur.

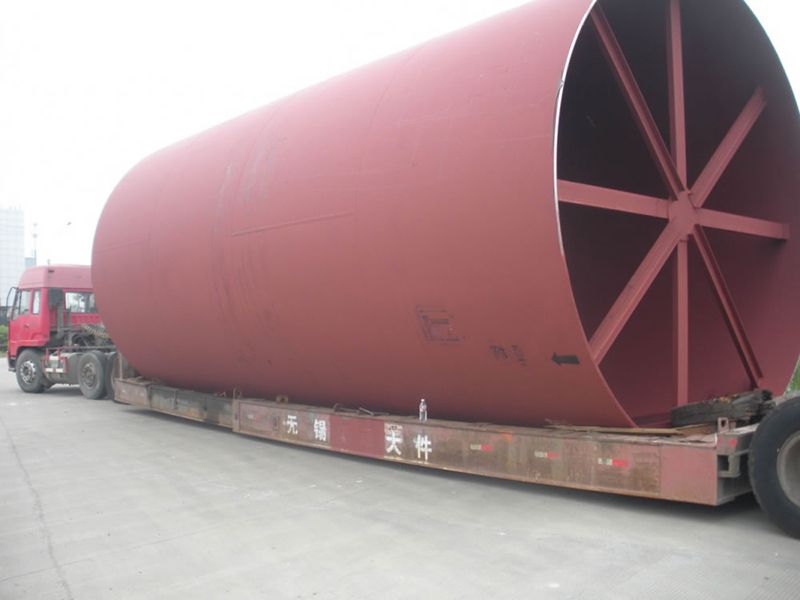

Coque du sécheur rotatif
La partie inférieure de la coque du sécheur rotatif est de distribution uniforme avec plusieurs plaques de base flottantes pour une installation et un remplacement faciles.

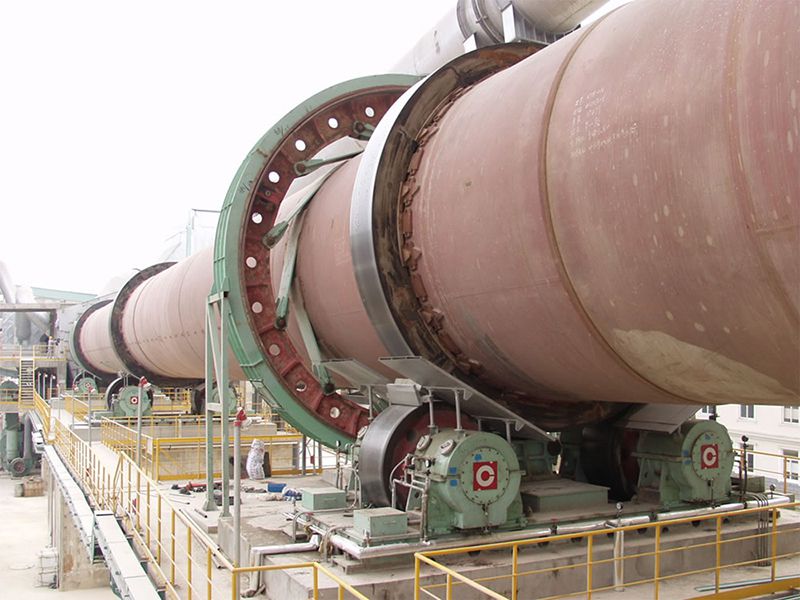

Engrenage principal

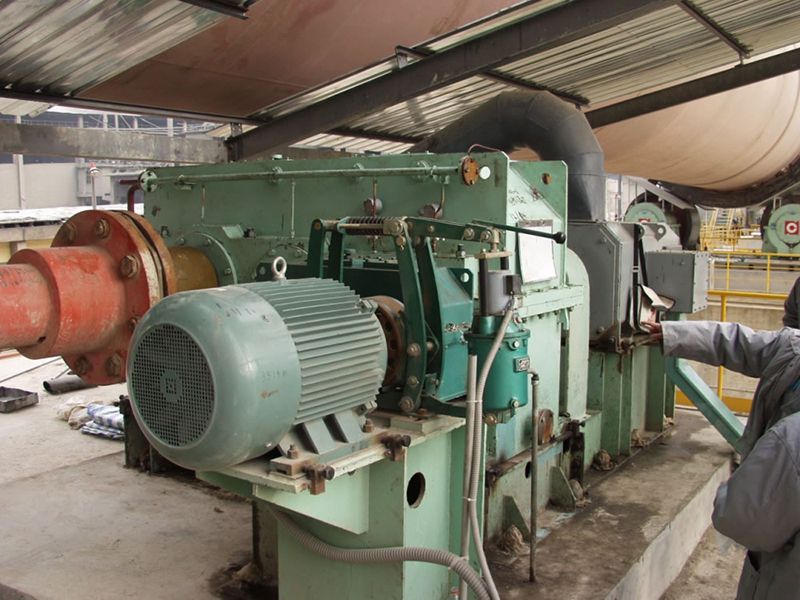

Transmission
Lorsque l'alimentation principale ne fonctionne pas, le moteur de transmission auxiliaire assure un fonctionnement normal pour une grande efficacité de travail.

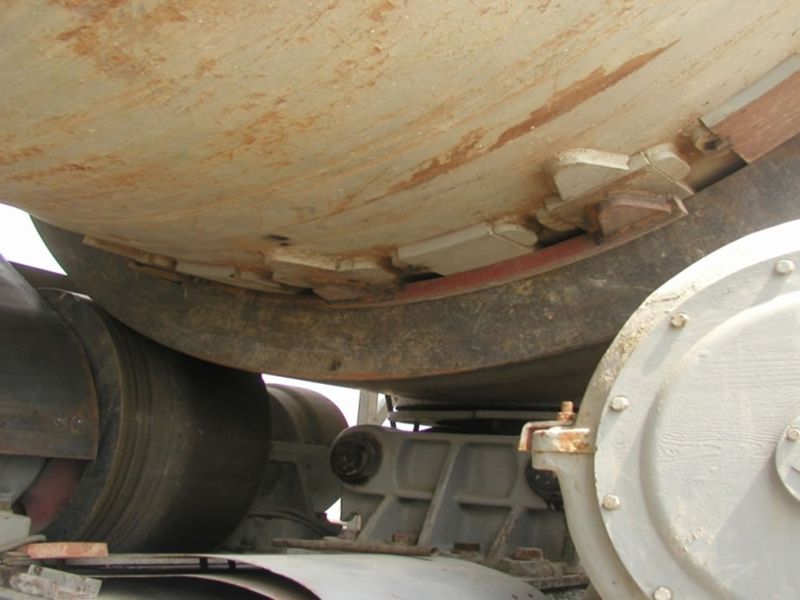

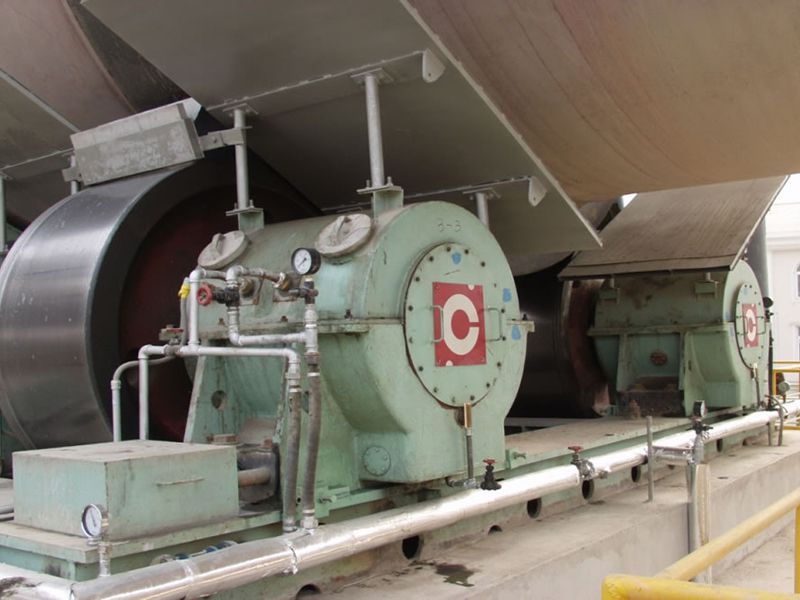

Rouleau de support
Etant un composant principal du sécheur rotatif, le rouleau de support supporte tout le poids de la coque du sécheur. Il fixe la coque du sécheur pour une opération stable et sécurisée.

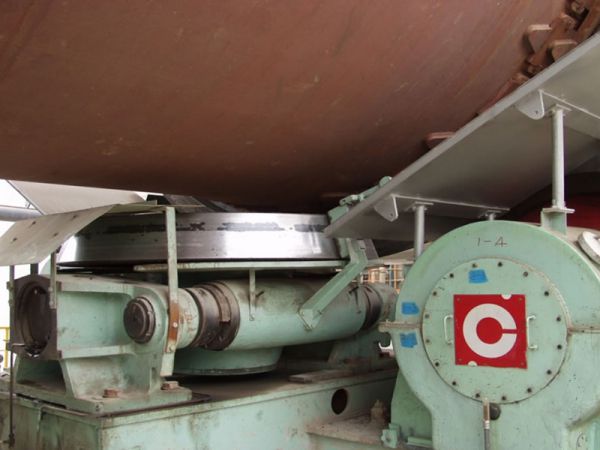

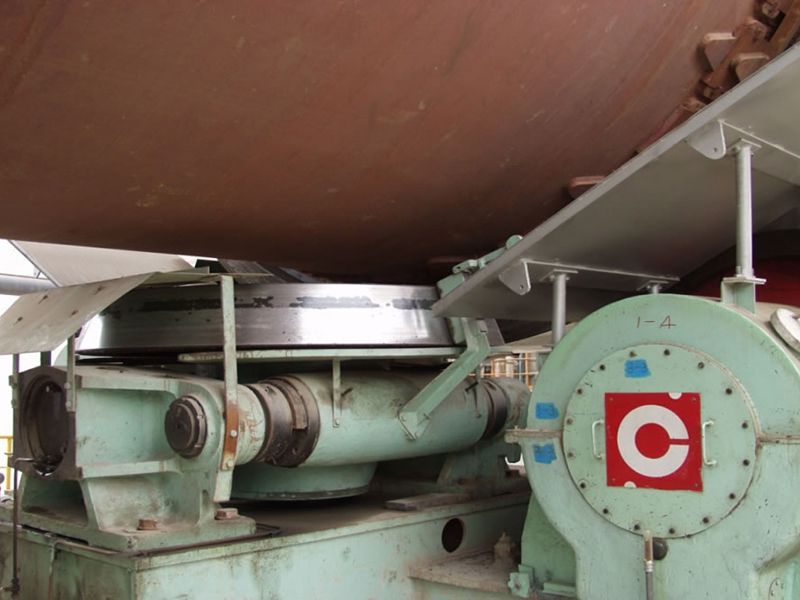

Poussée hydraulique
La poussée hydraulique assure un mouvement alternatif axial de la bague de guidage et de la coque du sécheur à une certaine vitesse. Elle assure une exploitation maximisée de la bague de guidage et du rouleau de support, aboutissant à une durée de vie prolongée de l'ensemble.

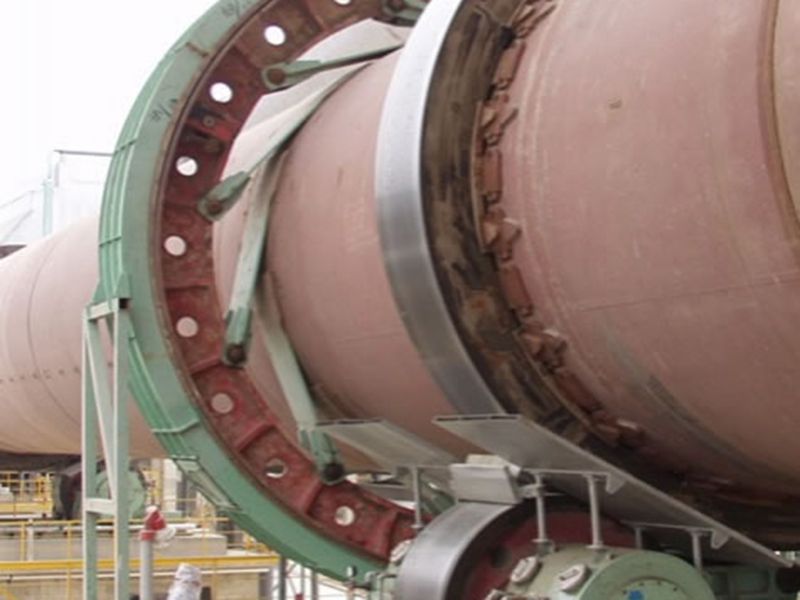

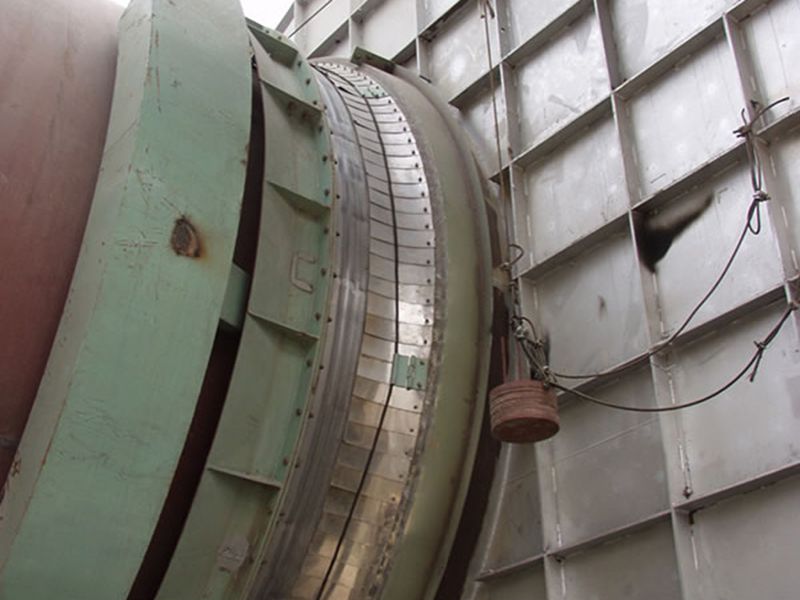

Dispositif de scellement
Le sécheur rotatif est scellé avec du graphite pour une excellente performance d'étanchéité. Deux méthodes empêchent le sur-stockage des fines particules de clinker, notamment la décharge du clinker par la trémie inférieure pour cendre ou directement dans le refroidisseur à grille.
