Le pré-broyage du ciment est un processus de production utilisé pour broyer les matériaux bruts de tailles spécifiques et ainsi faciliter le broyage final et garantir la transformation des matériaux en particules fines.
Sinomaly se spécialise dans les solutions de broyage de ciment, en offrant une variété de broyeurs d’une dimension allant de 2.6 à 4.8m de diamètre et d’une puissance atteignant 4200kW. Notre dévouement à une amélioration continue est guidé par les besoins spécifiques de nos clients, ce qui rassure que chaque broyeur que nous fournissons est fiable, sécurisé et hautement efficient. Cette détermination à fournir les équipements appropriés et de haute performance renforce notre rôle dans la technologie de production de ciment.
Paramètres
Modèle
Nombre de rouleaux de broyage
Puissance du moteur principal (KW)
Modèle de broyeur à boulets correspondant
Puissance de broyeur à boulets correspondant (KW)
Capacité du système (t/h)
LRMP28.3
3
1120～1250
Φ3.2×13
1600
115～125
LRMP30.3
3
1250～1400
Φ3.2×13
1600
120～130
LRMP32.3
3
1400～1600
Φ3.2×13
1600
125～140
LRMP32.3
3
Φ3.8×13
2500
140～155
LRMP32.3
3
Φ4.2×13
3550
160～180
LRMP36.3
3
1800～2000
Φ3.8×13
2500
160～180
Φ4.2×13
3550
175～195
LRMP38.3
3
2240～2500
Φ3.8×13
2500
175～195
Φ4.2×13
3550
195～215
LRMP40.3
3
2500～2800
Φ3.8×13
2500
190～210
Φ4.2×13
3550
210～230
LRMP43.4
3
2800～3150
Φ4.2×13
3550
225～250
Φ4.6×14
4200
250～270
Broyage final du ciment
Modèle
Nombre de rouleaux de broyage
Puissance du moteur principal (KW)
Capacité (t/h)
LRMK32.2, 3, 4
2, 3, 4
1600～1800
65～80
LRMK36.2, 3, 4
2, 3, 4
2000～2240
75～90
LRMK38.2, 3, 4
2, 3, 4
2240～2500
90～105
LRMK43.2, 3, 4
2, 3, 4
3000～3150
125～145
LRMK46.2, 3, 4
2, 3, 4
3350～3550
140～160
LRMK50. 2, 4
2, 4
4000～4200
155～180
LRMK53.2, 4
2, 4
4300～4500
175～205
LRMK56.2, 4
2, 4
4800～5000
190～225
LRMK60.2, 4
2, 4
5200～5400
200～235
Remarques: Humidité du matériau brut ≤5%; Granularité du matériau ≤30mm; Ratio du matériau: Clinker 85%, Plâtre 5%, Additif 10%; Surface spécifique du produit ≥360 m2/kg; Humidité du produit ≤ 0.5%

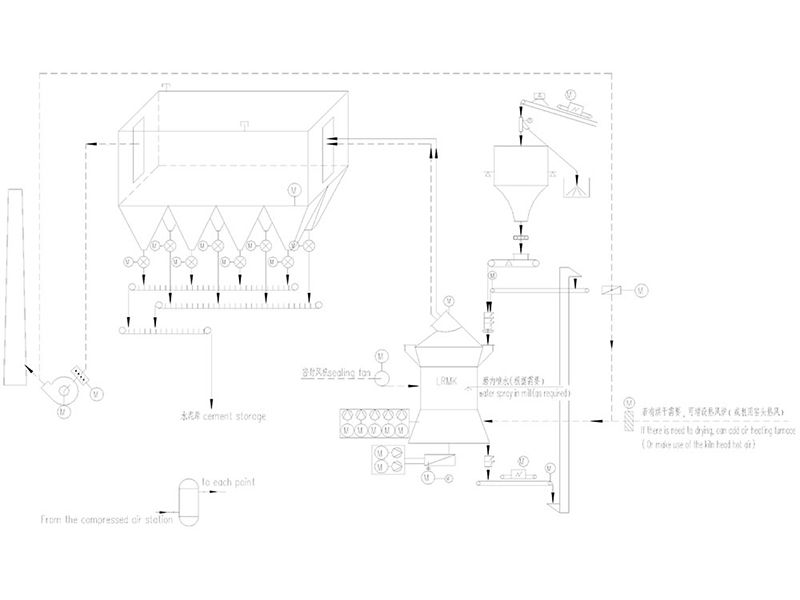

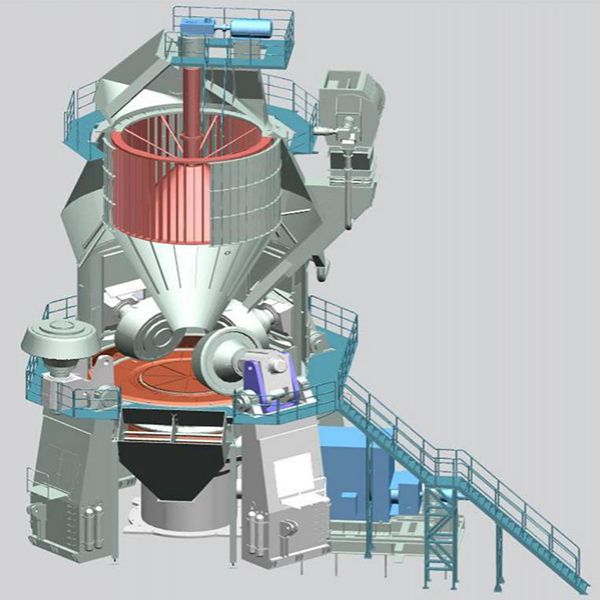

Principe de fonctionnement
Le clinker de ciment est transporté du tuyau d'alimentation au centre de la table de broyage grâce à un alimentateur. Le moteur électrique entraine un réducteur pour la rotation de la table de broyage, assurant une dispersion et un étalement uniforme du matériau sous la force centrifuge pour former un lit de matériau d'épaisseur spécifique. Avec l'aide d'un culbuteur et d'un vérin de mise en charge, le rouleau de broyage exerce une certaine force sur le lit de matériau. Après le processus de roulage, le matériau coule vers l'extrémité de la table de broyage. Il entre dans le séparateur par l'action d'un flux d'air chaud provenant de la chicane. Le matériau fin est convoyé du séparateur vers le dépoussiéreur. Les matériaux grossiers tombent dans le système d'évacuation pour un broyage secondaire.
Composants principaux

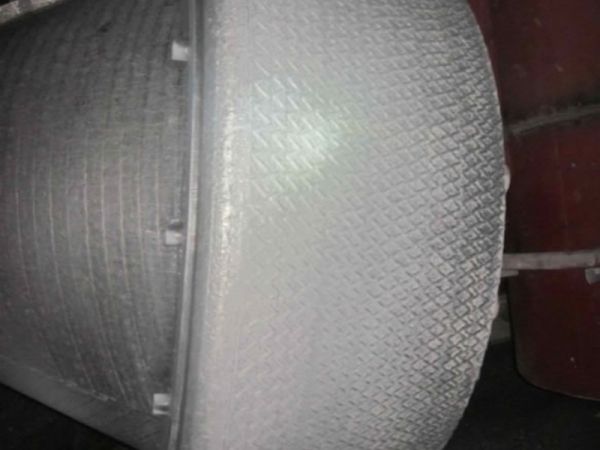

Rouleau de broyage
Le rouleau de broyage effectue une pression sur le matériau et l'écrase sur la table de broyage. Sous pression constante, la forme et la taille du rouleau de broyage ont un impact direct sur l'efficacité du broyage du matériau.

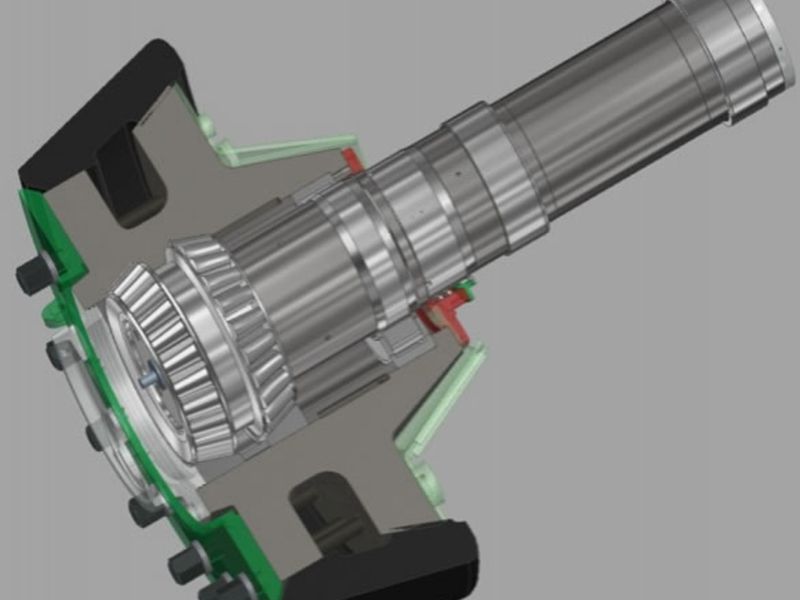

Structure du rouleau de broyage

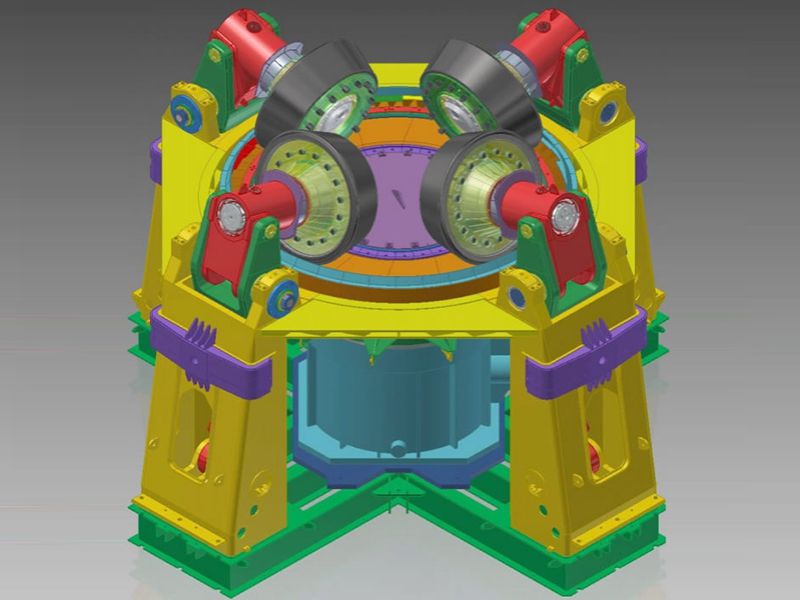

Croquis du rouleau de broyage après assemblage

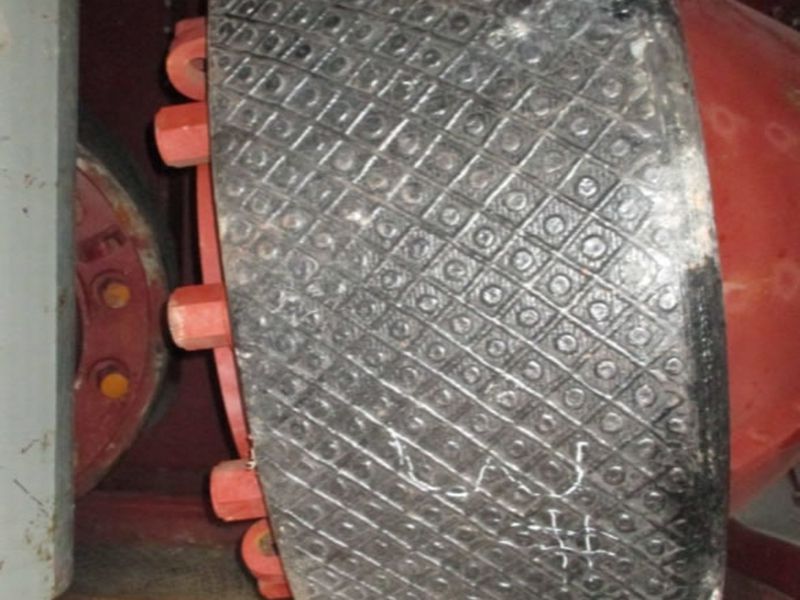

Rouleau de pré-broyage

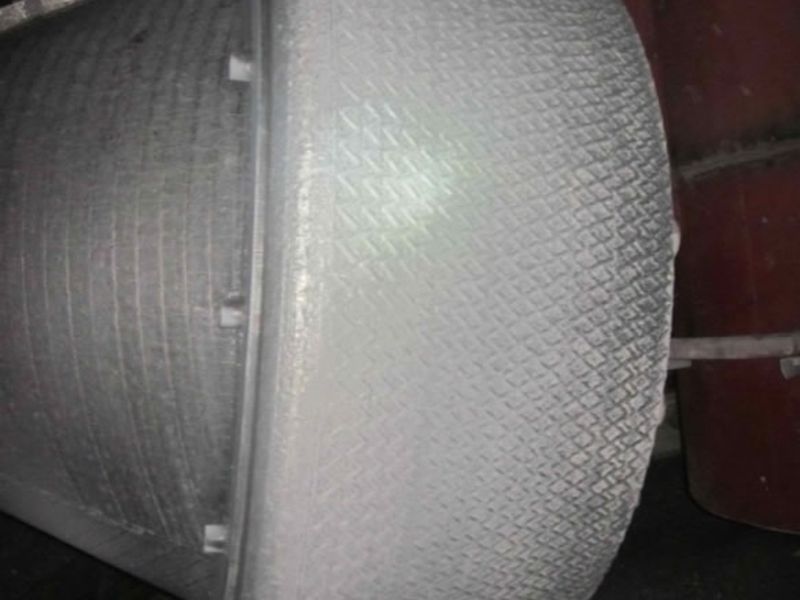

Rouleau pour broyage final

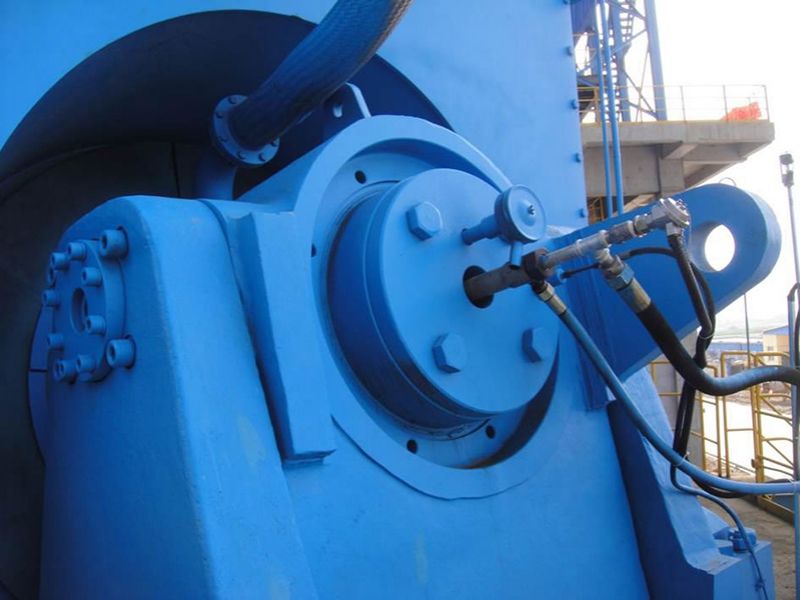

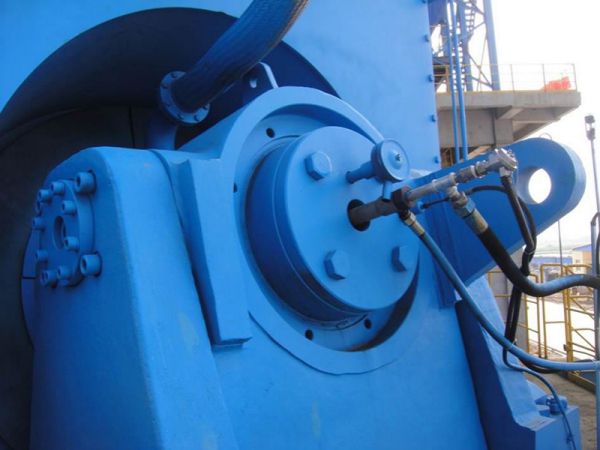

Lubrification et fermeture étanche du palier du rouleau de broyage
l'adoption d'huile pour la lubrification forcée et la surveillance à tout moment de la température garantissent une exploitation parfaite du rouleau de broyage, et par conséquent une dure de vie prolongée.

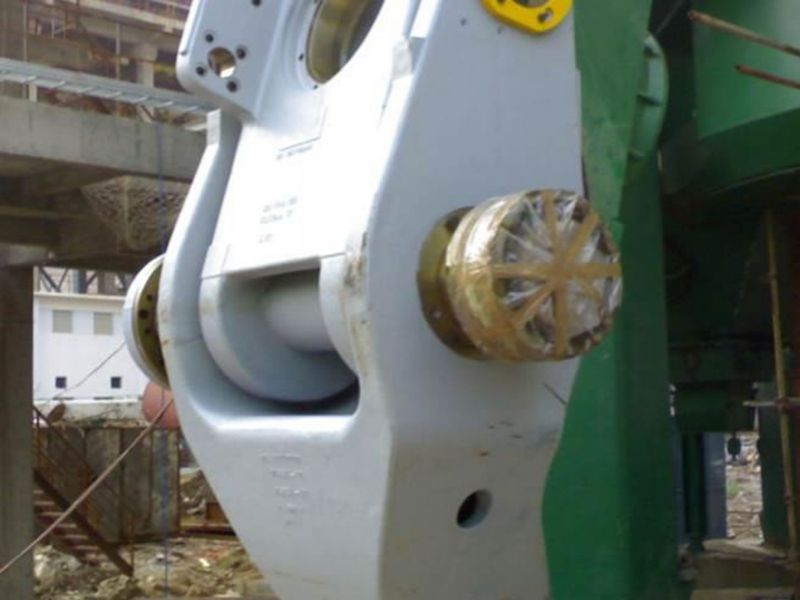

Culbuteur
Le culbuteur est un composant effectuant la connexion entre le rouleau de broyage et le dispositif tendeur. La force de traction produite par le vérin hydraulique est transférée du culbuteur au rouleau de broyage.

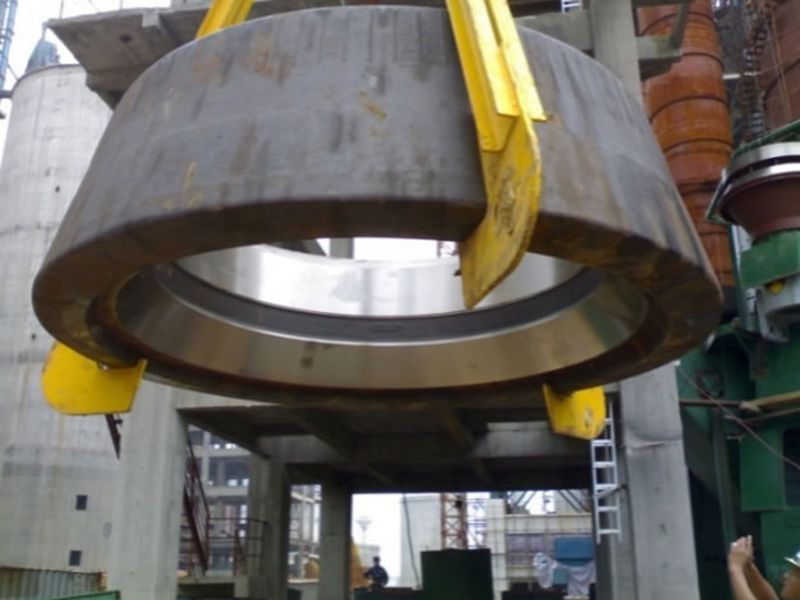

Table de broyage
Une plaque de revêtement couvrant la table de broyage est fabriquée à partir d'un matériau résistant à l'usure par dépôt de soudure. Lorsqu’elle est usée, cette plaque peut de nouveau être soudée puis réutilisée. Le bord extérieur de la table de broyage adopte une chicane avec une hauteur ajustable pour le contrôle de l'épaisseur de la couche de matériaux. Le contour de la table de broyage présente une chicane d'air. l'air chaud entre dans la partie inférieure du logement et s’élève de façon uniforme grâce à la chicane d'air, transportant le matériau fin vers la partie supérieure du séparateur. Les grandes particules tombent dans le fond du logement et sont raclés hors du broyeur à l'aide d'un gratteur de la table de broyage. Ces particules entrent encore dans le broyeur par circulation externe.
Carter
Le carter du broyeur à cylindres verticaux se compose de trois parties: le carter inférieur, le carter intermédiaire et le carter du séparateur. Ces parties sont soudées de façon optimisée.
Dispositif tenseur
Le dispositif tenseur se compose d'une station hydraulique, un vérin hydraulique, un accumulateur et une conduite. Le vérin hydraulique est pressurisé dans les deux directions. Lorsque le broyeur de ciment démarre ou arrête l'alimentation pendant l'opération, le rouleau de broyage peut s’élever par pressurisation inverse pour réaliser un démarrage sans charge et une maintenance sans charge.

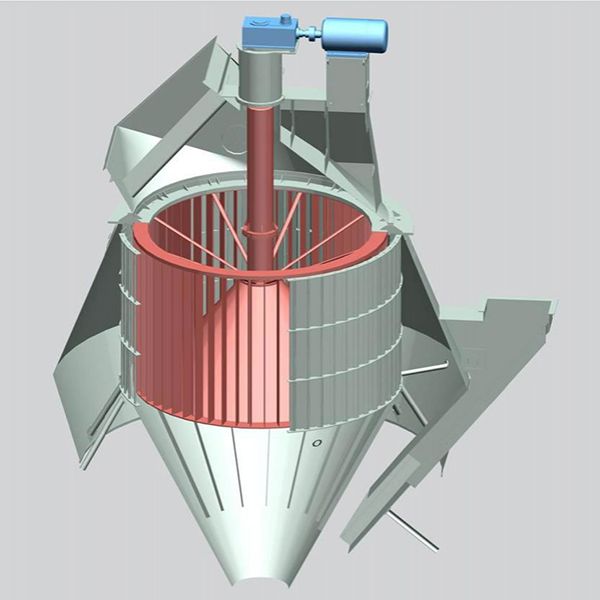

Séparateur
SINOMALY adopte la méthode la plus avancée de tri à plat vortex pour la conception du séparateur pour une haute efficacité de travail. La transmission adopte un moteur AC à régulation de vitesse par fréquence variable, permettant à l'opérateur d'effectuer un ajustement parfait selon différentes exigences, notamment la finesse du produit et le statut de la production.
Fondation du broyeur à ciment
Le broyeur à cylindres verticaux intègre un cadre frontal constituant le cadre de base. Les colonnes et les réducteurs sont situés sur le cadre et forment un ensemble entièrement stable. Le cadre frontal, fabriqué à partir d'un profil d'acier soudé, intègre un mécanisme permettant d'ajuster facilement la position.

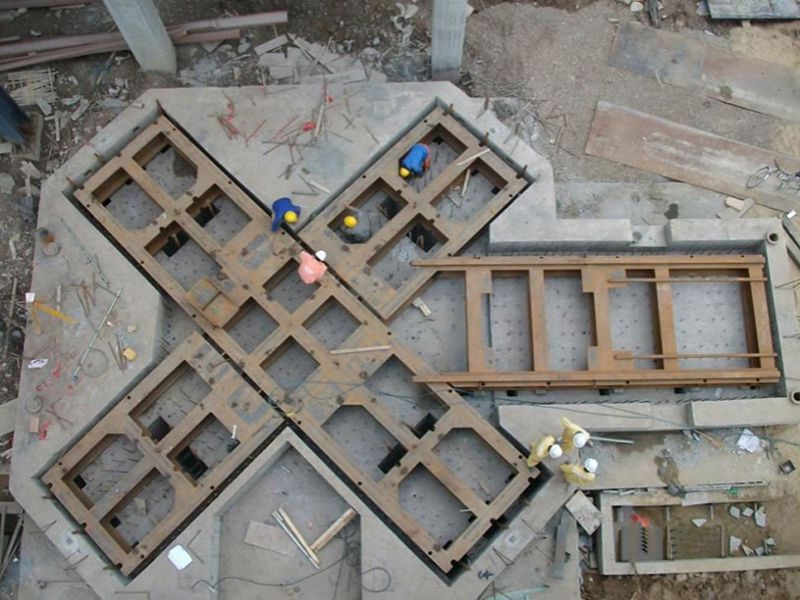

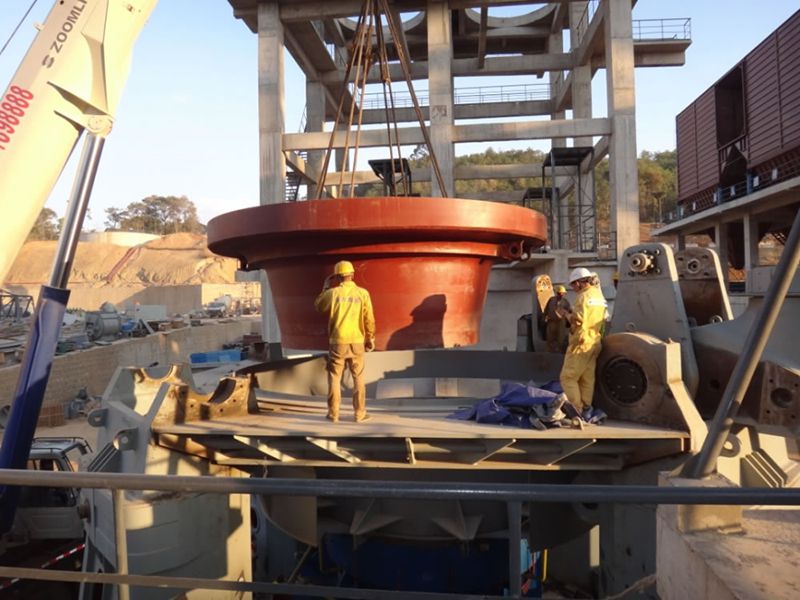

Installation de la base de fondation

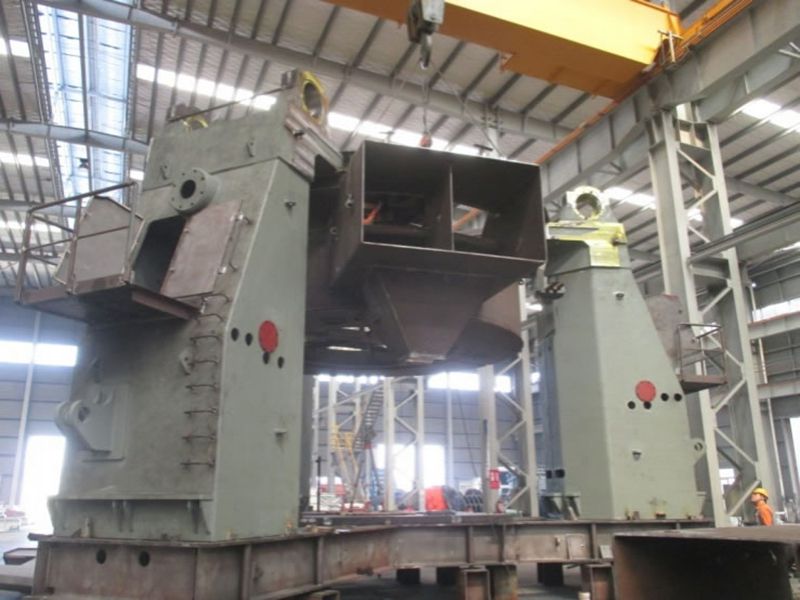

Assemblage expérimental du cadre principal dans l'usine

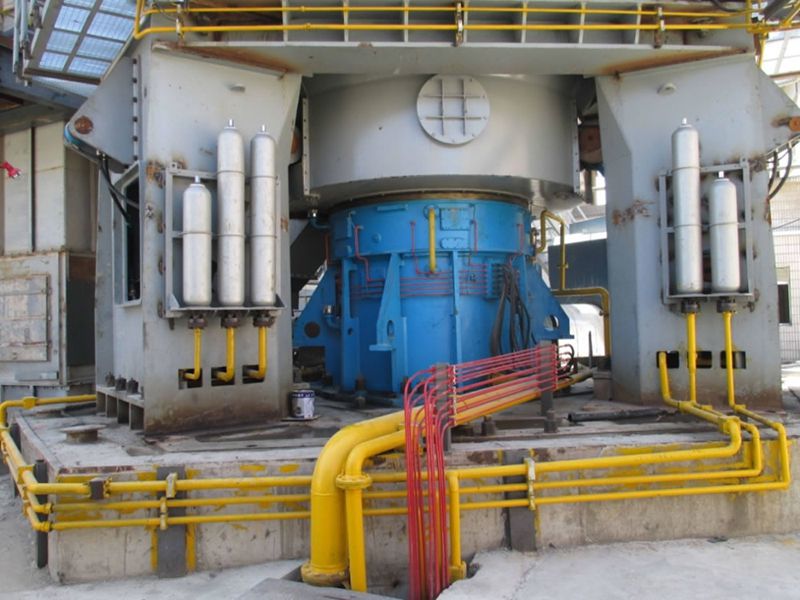

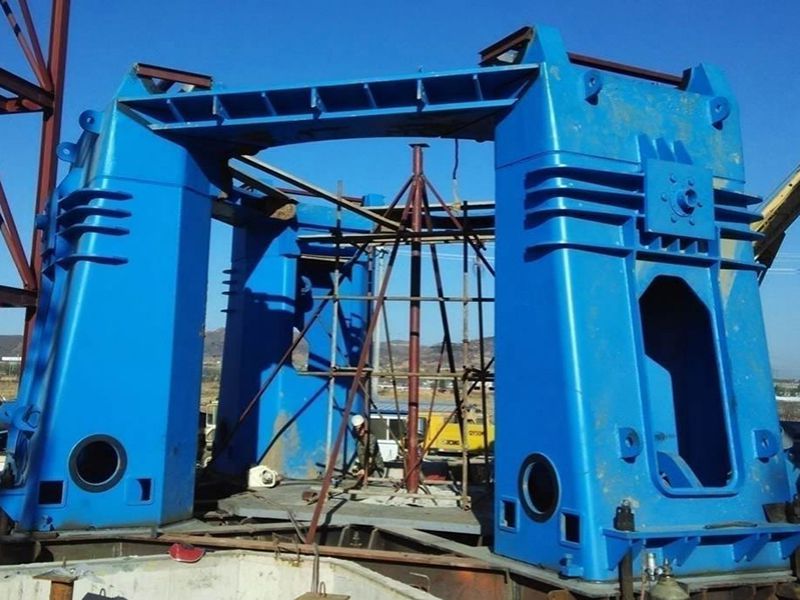

Installation du support du broyeur à ciment

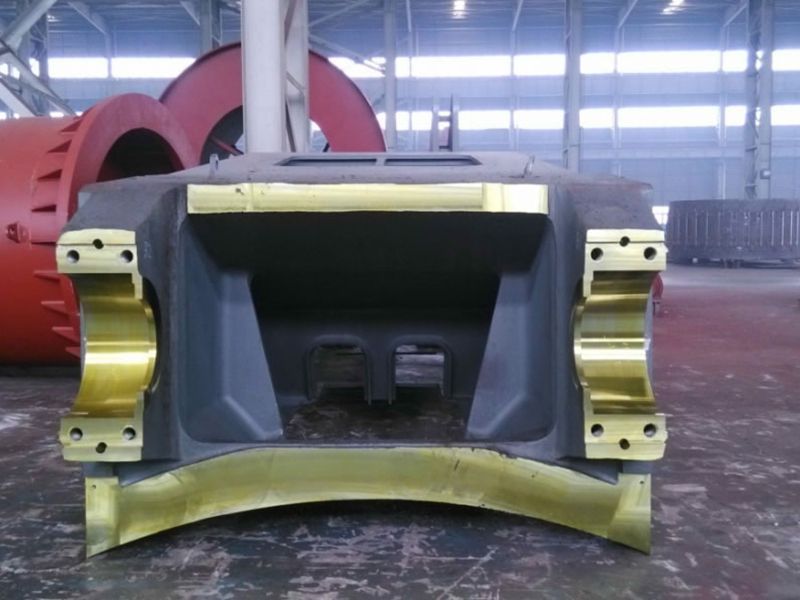

Support du broyeur

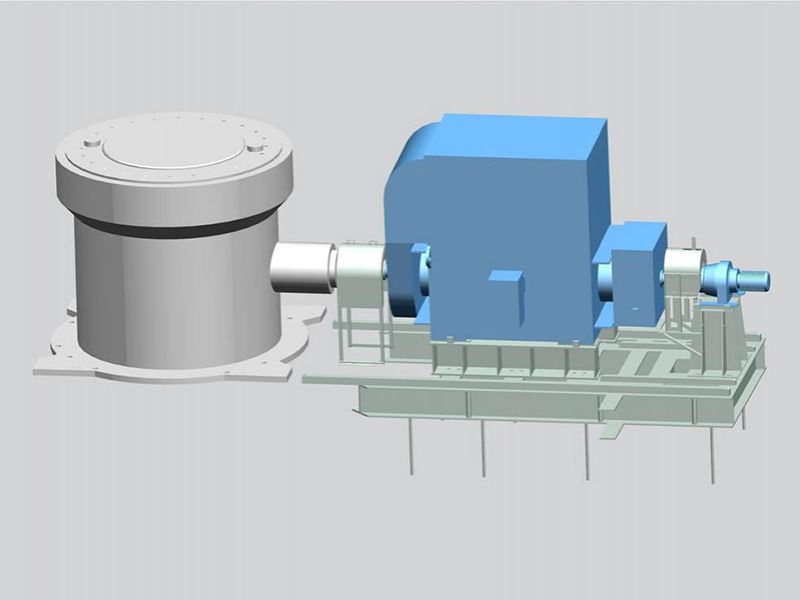

Transmission du broyeur
La transmission se compose d'un réducteur vertical, un diaphragme d'accouplement, un moteur principal, un réducteur, etc.

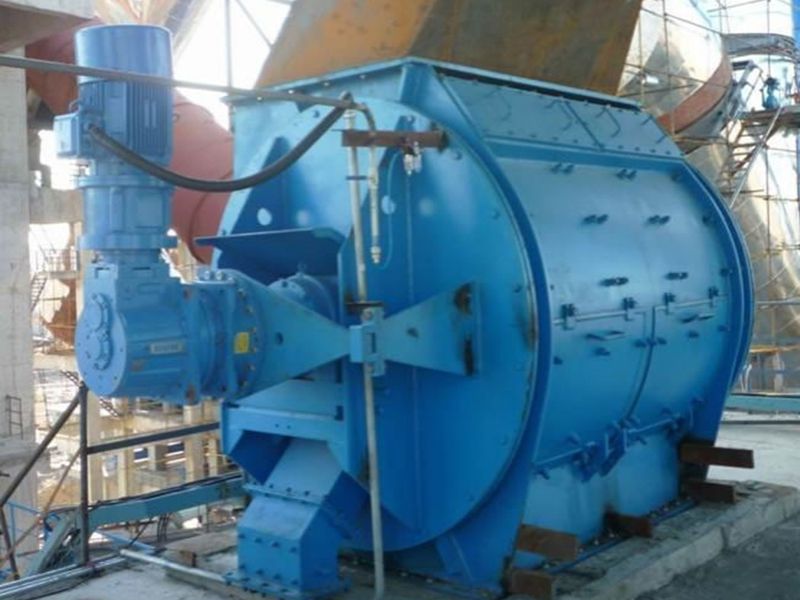

Alimentateur rotatif
Le broyeur à cylindres verticaux adopte un alimentateur rotatif se caractérisant par une structure simple et hermétique, une opération stable et une alimentation continue. Le revêtement résistant à l'usure du carter est en métal usiné pour garantir la haute fiabilité et précision; l'espace entre la lame et le racleur résistant à l'usure est ajustable. Ces deux pièces d'usure sont faciles à remplacer. l'air chaud entre par les deux côtés du carter dans le but d'empêcher le colmatage de l'alimentateur.

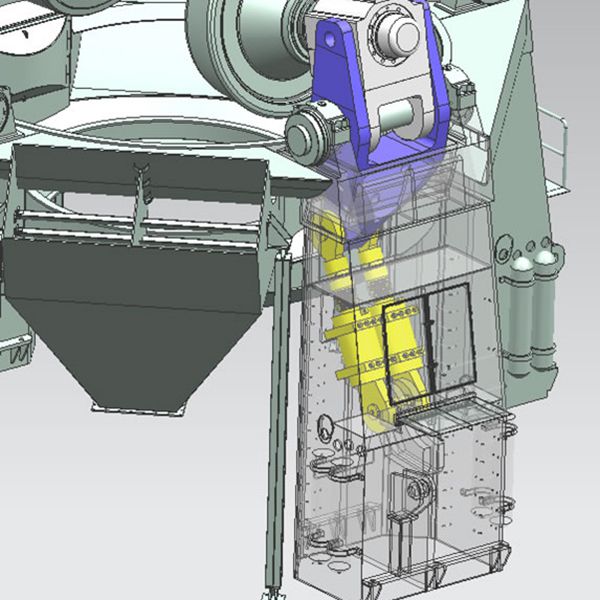

Dispositif de rotation
Chaque rouleau de broyage présente un support séparé. La porte du carter peut être ouverte pendant la révision. Les rouleaux de broyage peuvent facilement effectuer une rotation en dehors du broyeur à l'aide d'un vérin hydraulique vertical. Concernant la révision et la maintenance, la chemise du rouleau offre un démontage facile et pratique.

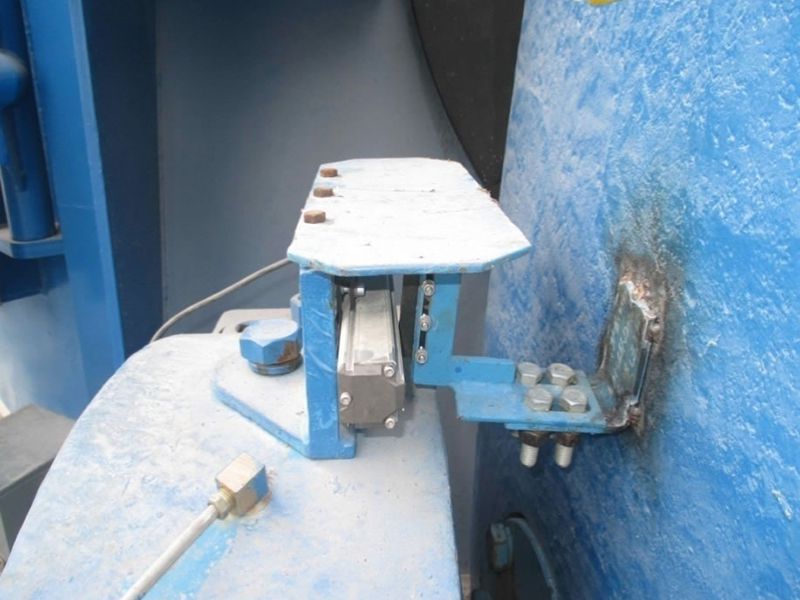

Limite mécanique + Dispositif de sécurité pour fin de course électrique et dispositif de détection du niveau du matériau

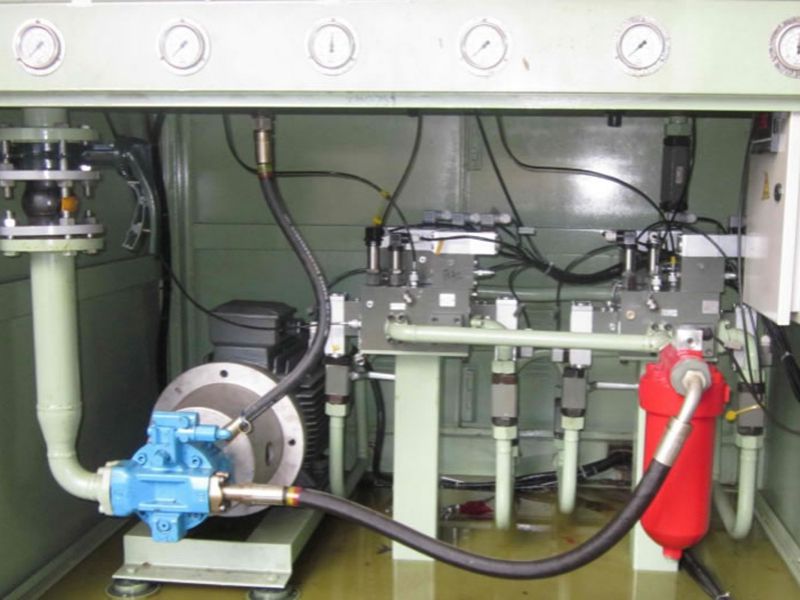

Système hydraulique
Les vannes principales et les pompes à huile ont été acquises chez des fournisseurs de confiance; Le système hydraulique est équipé d'un double filtre à cylindre. La vibration en exploitation normale du broyeur est < 1.5-2.0 mm/s. La fluctuation du système peut être réduite de façon efficace pour éviter les dommages ou la perte d'efficacité due à la défaillance des rouleaux de broyage ou en raison d'une vibration forte.
Accumulateur
Examples

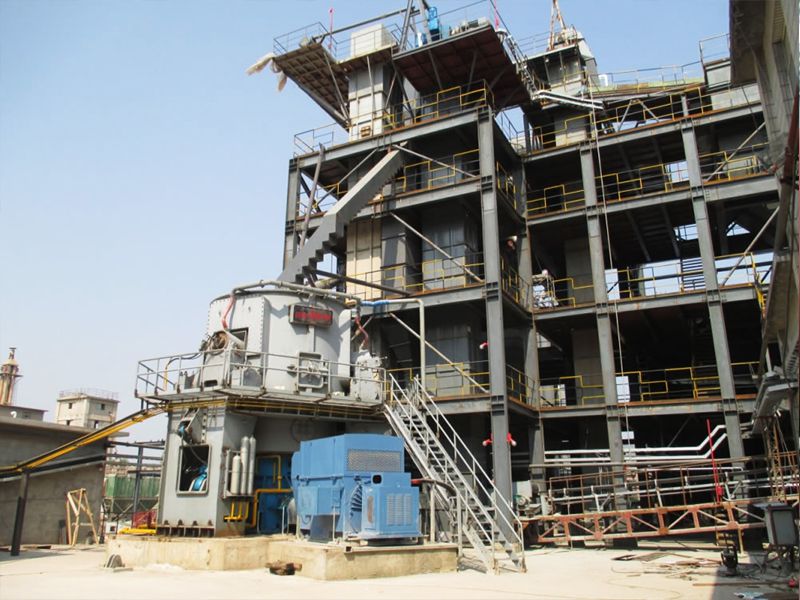

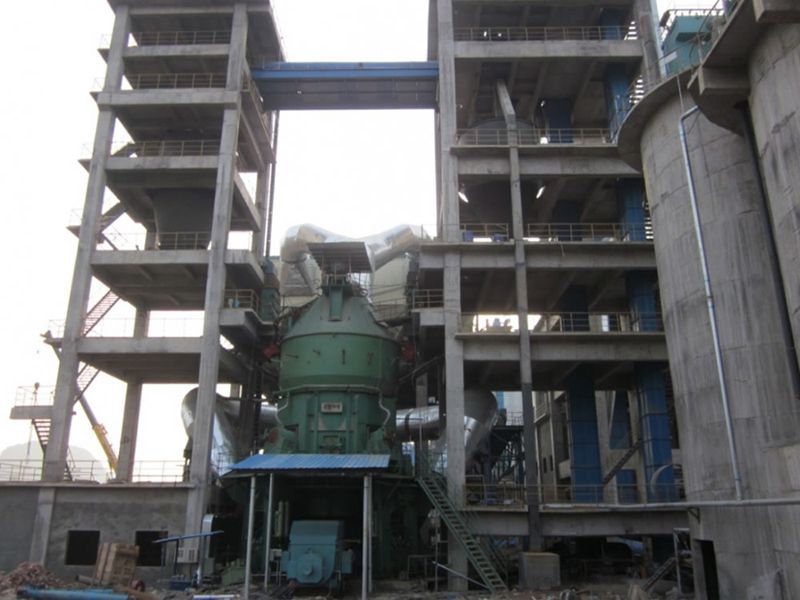

Broyeur vertical pour broyage final du clinker LRMK43.4

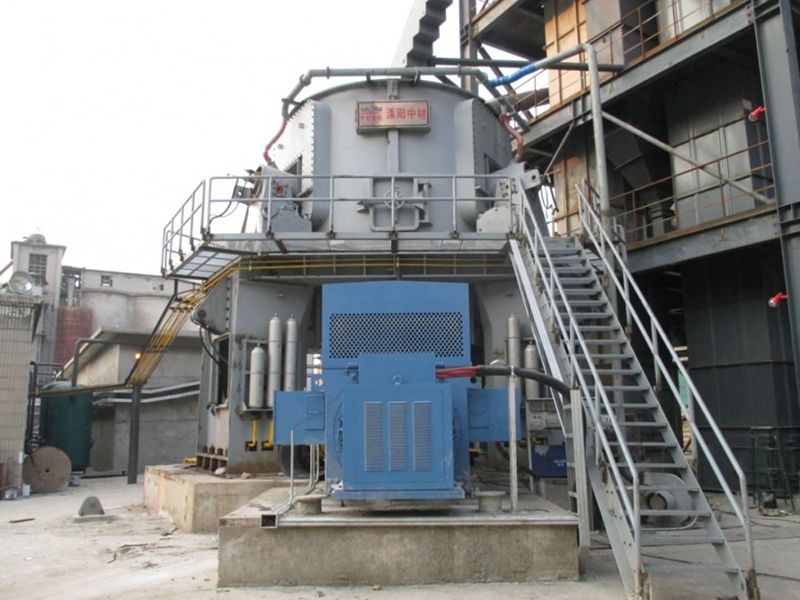

Broyeur vertical pour pré-broyage du ciment LRMP32.3
SINOMALY est un fournisseur de services intégrés d’ingénierie, d’approvisionnement et de construction (EPC) au sein de l’industrie de ciment. Nos services principaux incluent la consultation, l’évaluation, la planification, la conception technique, l’approvisionnement, la gestion de projet, la construction, l’installation d’équipements et le débogage.
