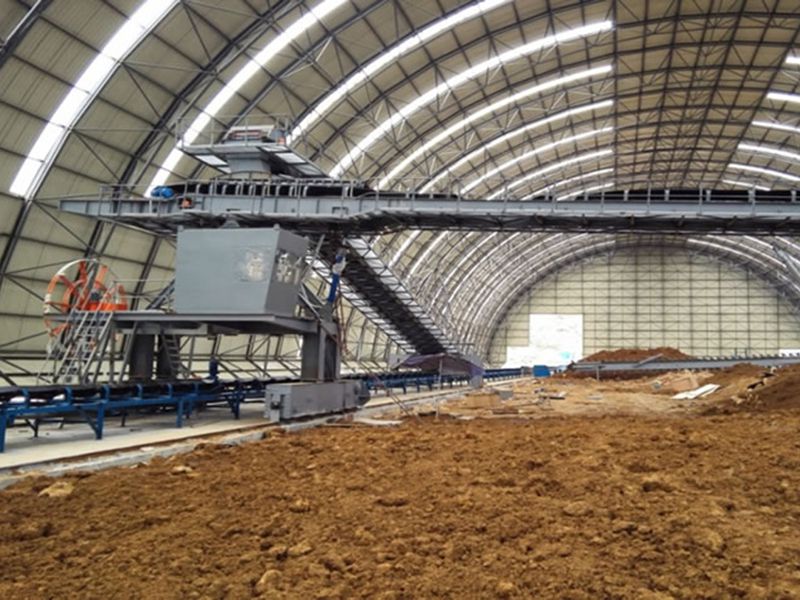

Convoyeur empileur à deplacement radial

Convoyeur empileur à deplacement radial

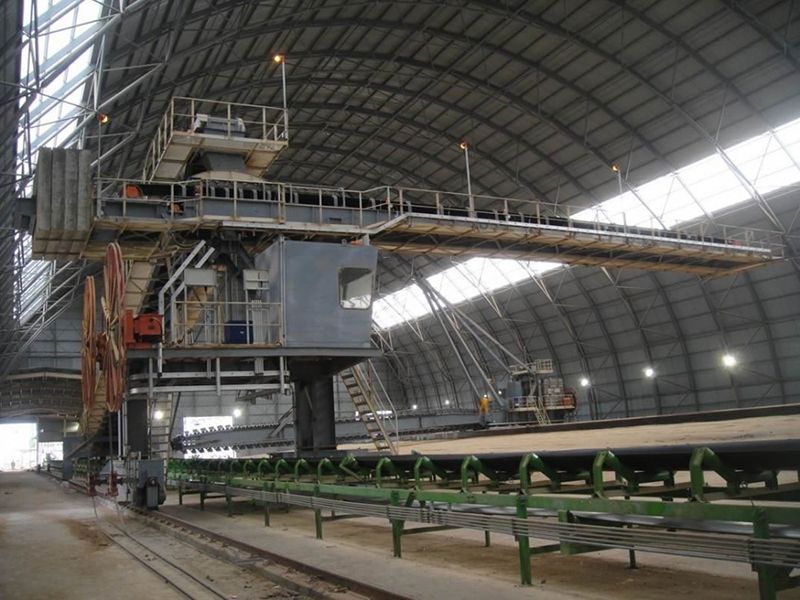

L'empileur-récupérateur est applicable dans l'empilement du ciment, du charbon, de la poudre de métal et des produits chimiques. Il peut traiter une variété de matériaux, mais un seul type de matériel doit être stocké dans un réservoir. Cet équipement de traitement des matériaux en vrac de haute efficacité peut être utilisé en même temps que d'autres parcs de stockage.

Demande de devis

• L'empileur-récupérateur SINOMALY est équipé d'une flèche en poutre I robuste et épaisse, ce qui permet de garantir une flèche résistante et d'améliorer la distance de convoyage des matériaux en vrac.
• La structure globale de ce produit doit être prise en considération pendant la conception du système de commande automatique de la flèche latérale. En d'autres termes, la hauteur du stock doit être prédéterminée pour garantir un empilement et une récupération de grande flexibilité et efficacité.
• Cet équipement de traitement des matériaux en vrac adopte plusieurs méthodes de contrôle pour un traitement efficace en fonction de la situation.
• L'empileur à flèche latérale est facile à exploiter par un seul opérateur après une formation simple. Notre produit offre une instillation facile et pratique.

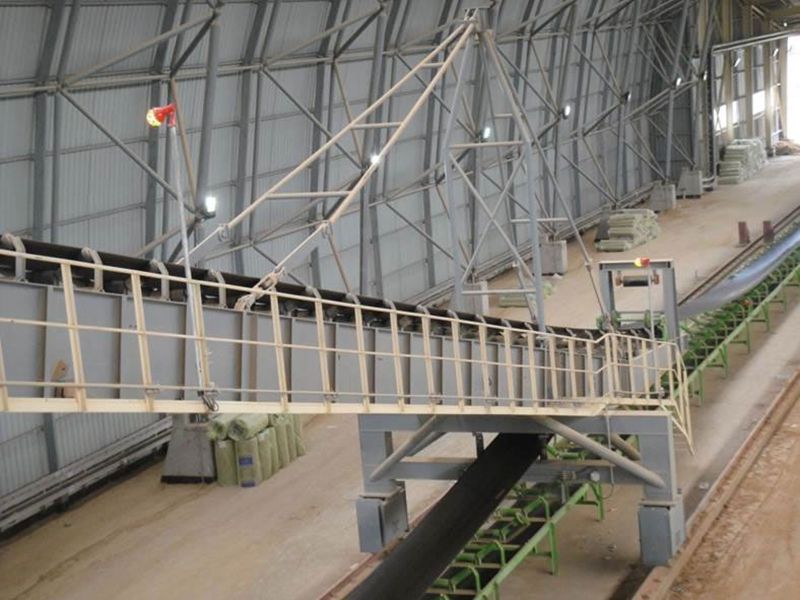

Flèche
Adoptant une poutre en I soudée, la flèche est équipée d'un convoyeur à bras, d'une unité tenseur, d'un dispositif de mesure de flux, d'un détecteur de glissement et d'un dispositif anti-déviation. Le cylindre de décharge intègre un déflecteur réglable dont l'angle et la position sont ajustables.

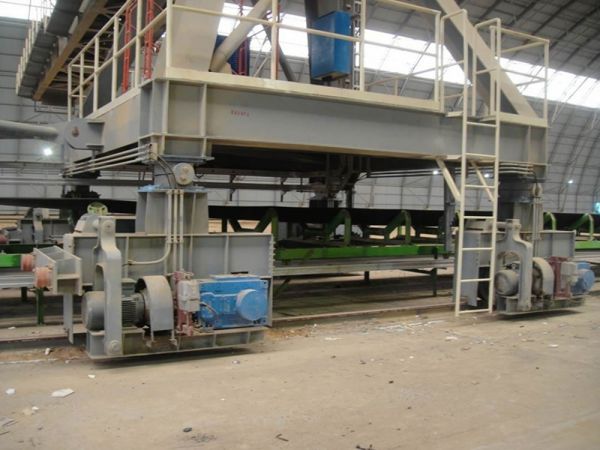

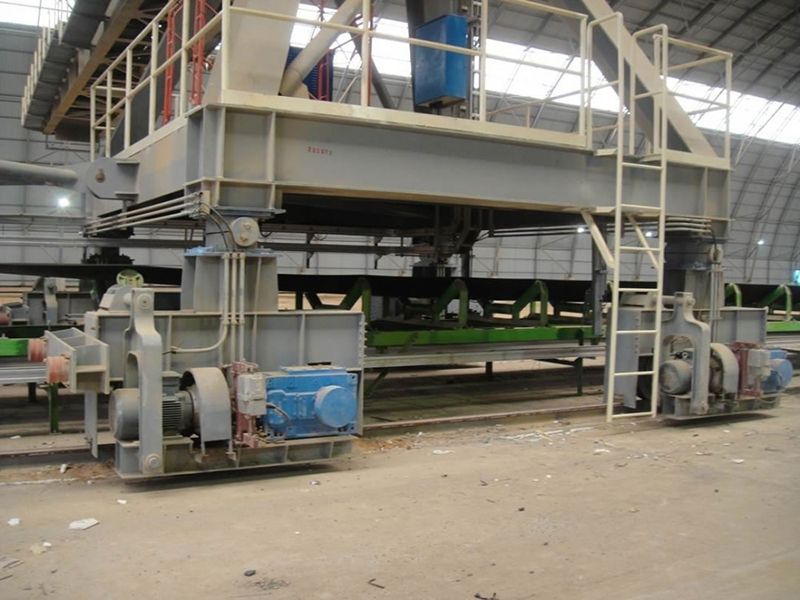

Mécanisme d'entraînement
Le mécanisme d'entraînement est composé d'un portique triangulaire et d'un dispositif de transmission fiable garantissant un démarrage en douceur et un freinage par décalage. Une plateforme à la partie inférieure du portique triangulaire facilite l'installation du système de levage hydraulique.

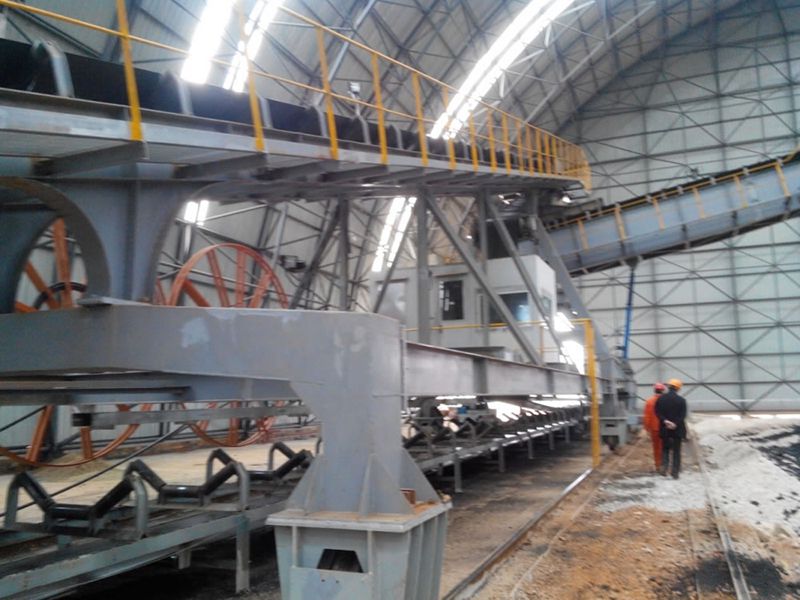

Chariot-verseur
Le chariot-verseur est destiné à la distribution du matériau vers le parc de stockage. Il est composé d'une trémie de décharge, poutres obliques, colonnes, etc.

Système hydraulique
Le système hydraulique réalise le mouvement vertical ascendant et descendant de la flèche.

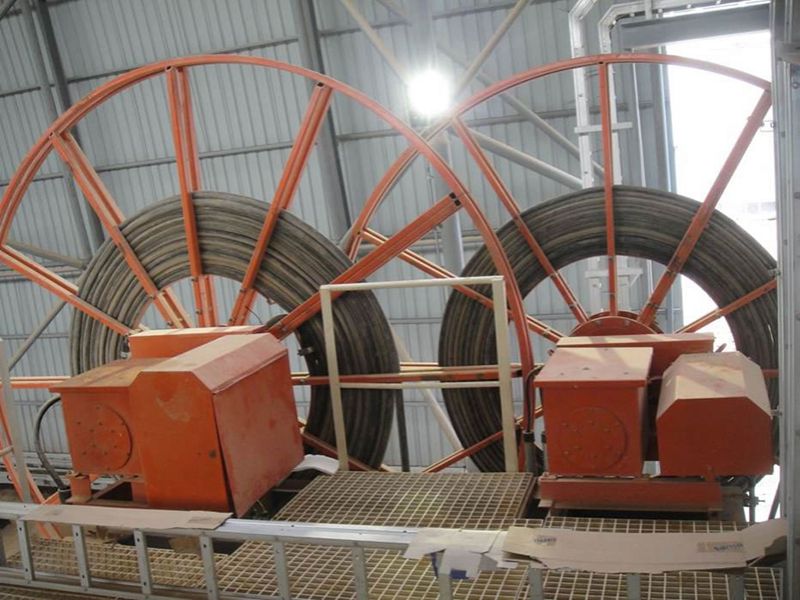

Enrouleur de câble
L'enrouleur de câble est destiné au stockage des câbles électriques et des câbles de commande.

Chariot-verseur

Support en acier structurel

Cabine de l'opérateur

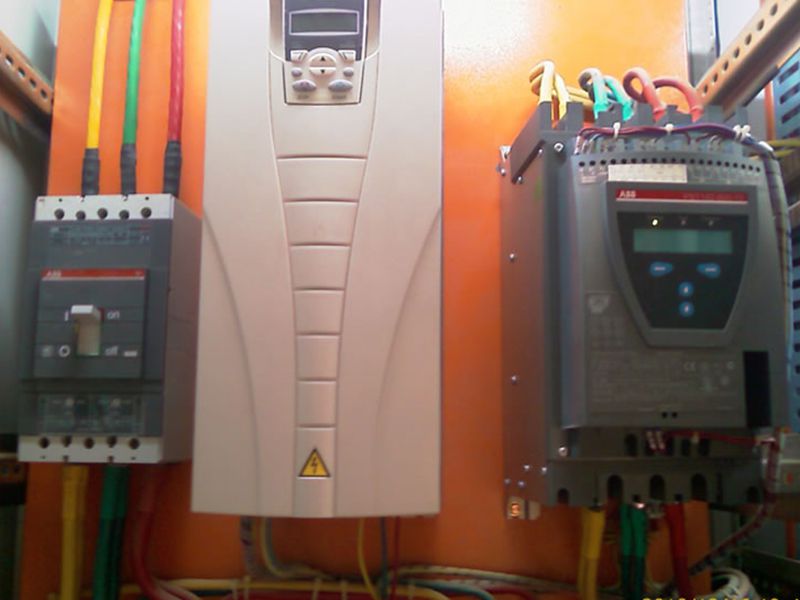

La cabine de l'opérateur est montée sur un support structural en acier. Elle intègre un système PLC et des armoires électriques.

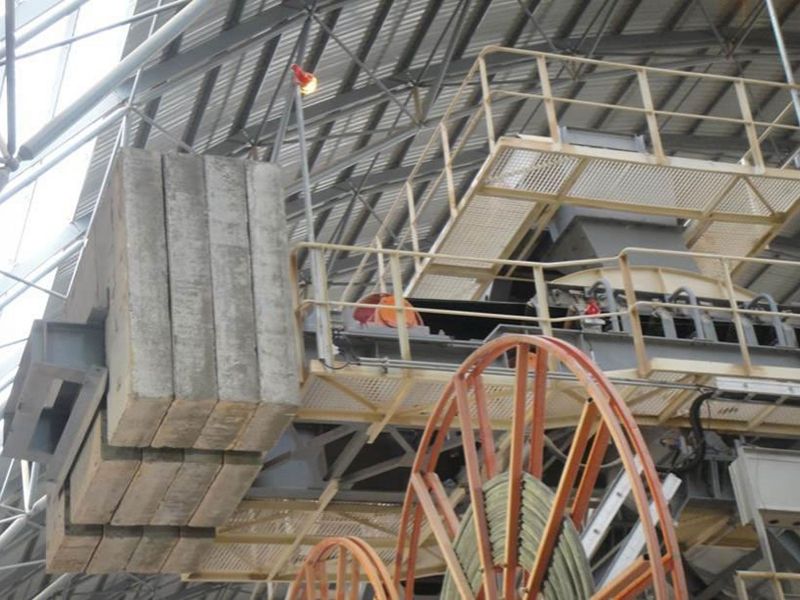

Contrepoids de la flèche
Le contrepoids de la flèche est utilisé pour équilibrer le récupérateur et l'empêcher de tomber.

L'empileur-récupérateur à flèche latérale présente trois modes d'exploitation, notamment le contrôle automatique, le contrôle manuel à bord et le contrôle latéral (maintenance). Chaque mode d'opération est effectué par commutateur d'alternance.

• Contrôle automatique
  En mode contrôle automatique, l'opération d'empilement est effectué à bord de la salle de contrôle centrale. Lorsque la salle de contrôle centrale nécessite un contrôle automatique de l'empileur-récupérateur, l'opérateur doit seulement appuyer sur le bouton de la console, et presser sur le bouton Démarrer. Tous les équipements électriques sur l'empileur vont démarrer selon la procédure déterminée et l'empileur-récupérateur va fonctionner automatiquement. Sur la console d'exploitation, l'opérateur peut démarrer et arrêter le système de stockage tout entier en pressant simplement sur un bouton.
• Contrôle manuel à bord
  Pendant le processus de débogage ou en cas d'erreur pendant le contrôle automatique, l'opérateur dans la salle de contrôle doit simplement utiliser le contrôle manuel à bord pour effectuer le processus d'empilage. Pendant le contrôle manuel, l'équipement ne peut pas se changer en mode automatique ou en mode maintenance.
